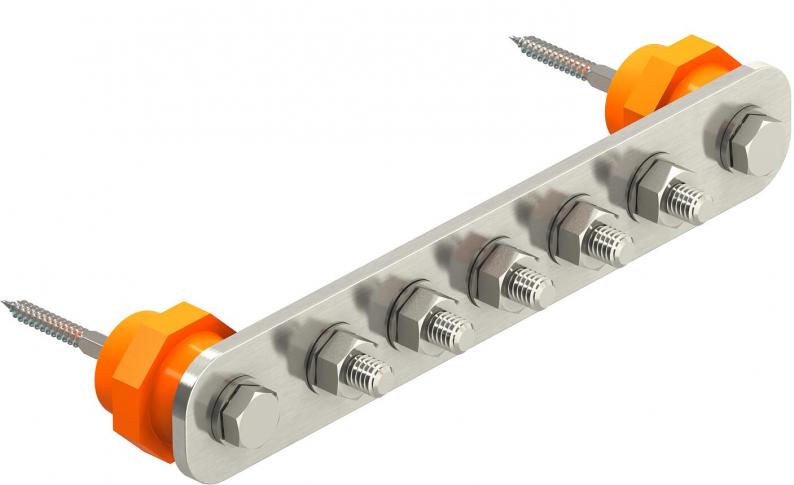

Barra equipotencial BigBar para aplicação industrial
Tipo 1802 5 VA
Ref. 5015854
EAN 4012195002277
Ref. / Tipo
Comprimento
Largura
Altura
Número de ligações
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Barra equipotencial principal para a ligação equipotencial conforme DIN VDE 0100-410/-540, assim como ligação equipotencial de proteção contra descargas atmosféricas segundo DIN VDE 0185-305 (IEC 62305)
• Suportes isoladores
• Montagem simples e rápida dos cabos de ligação com parafusos M10
• Variantes em aço inoxidável (V2A) adequadas a aplicação em áreas exteriores
• Completa com buchas e parafusos para montagem na parede
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra autoafrouxamento (medida exigida p. ex. na indústria e em áreas potencialmente explosivas)
• Suportes isoladores
• Montagem simples e rápida dos cabos de ligação com parafusos M10
• Variantes em aço inoxidável (V2A) adequadas a aplicação em áreas exteriores
• Completa com buchas e parafusos para montagem na parede
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra autoafrouxamento (medida exigida p. ex. na indústria e em áreas potencialmente explosivas)
Dados técnicos
Dimensões
| Comprimento | 246 mm |
|---|---|
| Largura | 40 mm |
| Altura | 5 mm |
Dados técnicos
| Número de ligações | 5 |
|---|---|
| Isolante | sim |
| Número total de ligações de condutores redondos | 5 |
| Número de ligações de condutores redondos 8 mm | 0 |
| Número de ligações de condutores redondos 10 mm | 0 |
| Número de ligações de condutores redondos 8-10 mm | 0 |
| Número de ligações de condutores planos até 30 mm | 0 |
| Número de ligações de condutores planos até 40 mm | 0 |
| Número de ligações de cabos até 6 mm², rígido | 0 |
| Número de ligações de cabos rígidos até 16 mm² | 0 |
| Número de ligações de cabos até 25 mm², rígido | 0 |
| Número de ligações de cabos até 95 mm², rígido | 0 |
| Material da calha de contacto | aço inoxidável (V2A) |
| Material do borne | aço inoxidável (V2A) |
| Versão | apenas bornes |
| Capacidade de carga da corrente de raio | H/100 kA |
| Conformidade com ROHS | sim |
| Modelo | Montagem modular |
| Dimensão | 5xM10 |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | EX |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,6271 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,6271 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 5015880
Tampa para barra equipotencial BigBarTipo
1802 AH 5
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Número de ligações
Ref.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Comprimento
Altura
Número de ligações
1802 5 VA
Ref.
5015854
Comprimento
246
Largura
40
Altura
5
Número de ligações
5
1802 10 VA
Ref.
5015866
Comprimento
408,5
Largura
40
Altura
5
Número de ligações
10
1802 DC 5+5 VA
Ref.
5015876
Comprimento
605
Largura
40
Altura
85
Número de ligações
10
