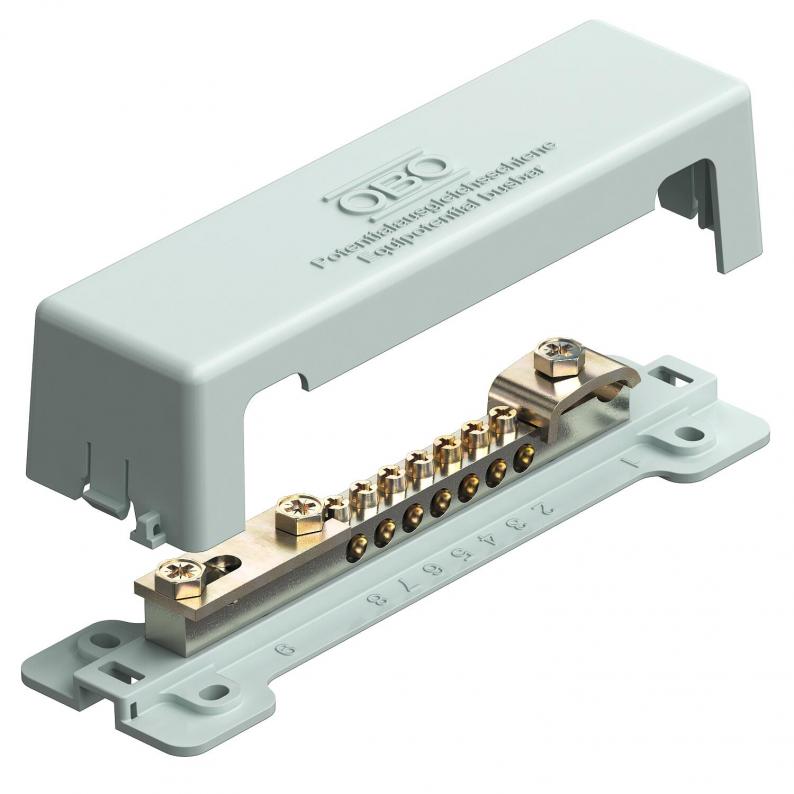

Barra equipotencial com base plástica
Tipo 1809
Ref. 5015073
EAN 4012195378259
Ref. / Tipo
5015073 / 1809
Comprimento
188 mm
Largura
52 mm
Altura
44,5 mm
Cor
cinzento
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Régua equipotencial de terras para sistemas de equipotencialização conforme a DIN VDE 0100-410/-540, bem como para compensação de potencial para proteção contra descargas atmosféricas DIN VDE 0185-305
• Placa de base e cobertura em poliestireno, cinzento
• Cobertura selável / adequada para inscrição
• Régua de contactos em latão, niquelado
• Parafusos e tampa em aço, galvanizado
• Capacidade para corrente de descarga atmosférica 100 kA (10/350)
Possibilidades de ligação:
• 7 cabos unifilares ou multifilares rígidos até 25 mm² ou cabos flexíveis até 16 mm²
• 1 condutor redondo Rd 8-10
• 1 fita plana até FL 30 ou condutor redondo Rd 8-10
Com cobertura selável,
em plástico resistente
• Placa de base e cobertura em poliestireno, cinzento
• Cobertura selável / adequada para inscrição
• Régua de contactos em latão, niquelado
• Parafusos e tampa em aço, galvanizado
• Capacidade para corrente de descarga atmosférica 100 kA (10/350)
Possibilidades de ligação:
• 7 cabos unifilares ou multifilares rígidos até 25 mm² ou cabos flexíveis até 16 mm²
• 1 condutor redondo Rd 8-10
• 1 fita plana até FL 30 ou condutor redondo Rd 8-10
Com cobertura selável,
em plástico resistente
Quantidade de encomenda mínima 00000
Dados técnicos
Dimensões
| Comprimento | 188 mm |
|---|---|
| Largura | 52 mm |
| Altura | 44,5 mm |
Dados técnicos
| Isolante | sim |
|---|---|
| Número total de ligações de condutores redondos | 1 |
| Número de ligações de condutores redondos 8 mm | 0 |
| Número de ligações de condutores redondos 10 mm | 0 |
| Número de ligações de condutores redondos 8-10 mm | 1 |
| Número de ligações de condutores planos até 30 mm | 1 |
| Número de ligações de condutores planos até 40 mm | 0 |
| Número de ligações de cabos até 6 mm², rígido | 0 |
| Número de ligações de cabos rígidos até 16 mm² | 0 |
| Número de ligações de cabos até 25 mm², rígido | 7 |
| Número de ligações de cabos até 95 mm², rígido | 0 |
| Material da calha de contacto | Latão |
| Material do borne | Aço |
| Superfície da calha de contacto | niquelado |
| Superfície do borne | eletrogalvanizado |
| Versão | com tampa |
| Capacidade de carga da corrente de raio | H/100 kA |
| Conformidade com ROHS | Isento |
| Modelo | Montagem fixa |
| Dimensão | 188mm |
| Material | Latão |
| Cor | cinzento |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,6705 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,6705 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
