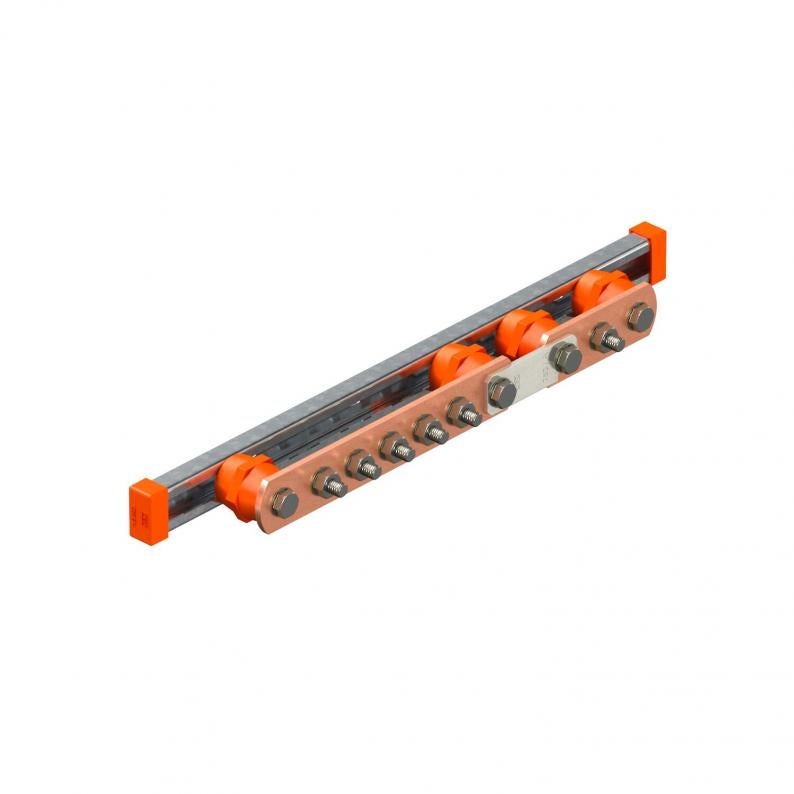

Barra equipotencial para montagem flexível na parede com ponto de separação
Tipo 1802 DC 5+1 CU
Ref. 5015870
EAN 4012196681921
Ref. / Tipo
Comprimento
Largura
Altura
Número de ligações
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Barra equipotencial principal para a compensação de potencial conforme a DIN VDE 0100-410/-540, assim como
a compensação de potencial de proteção contra descargas atmosféricas segundo a DIN VDE 0185-305 (IEC 62305)
• Com ponto de separação (Disconnect - CC)
• Para a montagem flexível na parede
• Completa com perfil (FT) e parafusos
• Montagem rápida e fácil do cabo de ligação por meio de
parafusos de arreigada quadrada M10
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra auto afrouxamento
a compensação de potencial de proteção contra descargas atmosféricas segundo a DIN VDE 0185-305 (IEC 62305)
• Com ponto de separação (Disconnect - CC)
• Para a montagem flexível na parede
• Completa com perfil (FT) e parafusos
• Montagem rápida e fácil do cabo de ligação por meio de
parafusos de arreigada quadrada M10
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra auto afrouxamento
Dados técnicos
Dimensões
| Comprimento | 505 mm |
|---|---|
| Largura | 40 mm |
| Altura | 85 mm |
Dados técnicos
| Número de ligações | 6 |
|---|---|
| Isolante | sim |
| Número de ligações de condutores redondos 8 mm | 0 |
| Número de ligações de condutores redondos 10 mm | 0 |
| Número de ligações de condutores redondos 8-10 mm | 0 |
| Número de ligações de condutores planos até 30 mm | 0 |
| Número de ligações de condutores planos até 40 mm | 0 |
| Número de ligações de cabos até 6 mm², rígido | 0 |
| Número de ligações de cabos rígidos até 16 mm² | 0 |
| Número de ligações de cabos até 25 mm², rígido | 0 |
| Número de ligações de cabos até 95 mm², rígido | 0 |
| Material da calha de contacto | Cobre |
| Material do borne | Cobre |
| Versão | apenas bornes |
| Capacidade de carga da corrente de raio | H/100 kA |
| Conformidade com ROHS | sim |
| Modelo | Montagem fixa |
| Dimensão | 5+1 x M10 |
| Material | Cobre |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,6565 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 5,6565 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 5015890
Fixador para barra equipotencialTipo
1802 KL
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Número de ligações
Ref.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
