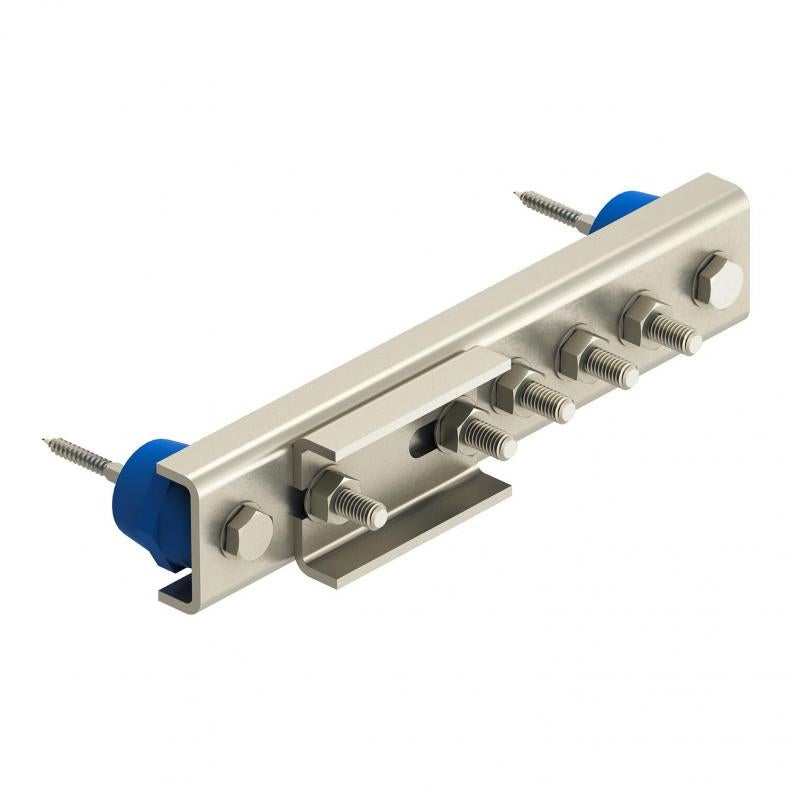

Barra equipotencial para zonas potencialmente explosivas 1/21, 2/22
Tipo EX PAS 10
Ref. 5015270
EAN 4012196427680
Ref. / Tipo
Comprimento
Largura
Altura
Número de ligações
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Para a compensação de potencial funcionalidade/segurança sem faíscas de acordo com a DIN VDE 0100-410/-540, assim como compensação de potencial da proteção contra raios sem faíscas de acordo com a DIN VDE 0185-305 (IEC 62305) em instalações conforme a VDE 0165-1 (IEC/ EN 60079-14)
• Utilização nas áreas potencialmente explosivas Zona 1 e 2/21 e 22
• Testada de acordo com o grupo de explosão IIC
• Classe de capacidade de carga de corrente de raio H (100 kA) conforme a VDE 0185-561-1 (IEC/EN 62561-1)
• Pés isoladores livres de halogéneos e resistentes a UV
• Com anilha de pressão para o bloqueio dos parafusos contra o apagador automático conforme a VDE 0185-305-3
adenda 2
• Indicado para aplicações no interior e no exterior
• Utilização nas áreas potencialmente explosivas Zona 1 e 2/21 e 22
• Testada de acordo com o grupo de explosão IIC
• Classe de capacidade de carga de corrente de raio H (100 kA) conforme a VDE 0185-561-1 (IEC/EN 62561-1)
• Pés isoladores livres de halogéneos e resistentes a UV
• Com anilha de pressão para o bloqueio dos parafusos contra o apagador automático conforme a VDE 0185-305-3
adenda 2
• Indicado para aplicações no interior e no exterior
Dados técnicos
Dimensões
| Comprimento | 441 mm |
|---|---|
| Largura | 54 mm |
| Altura | 4 mm |
Dados técnicos
| Número de ligações | 10 |
|---|---|
| Isolante | sim |
| Número total de ligações de condutores redondos | 10 |
| Número de ligações de condutores redondos 8 mm | 0 |
| Número de ligações de condutores redondos 10 mm | 0 |
| Número de ligações de condutores redondos 8-10 mm | 0 |
| Número de ligações de condutores planos até 30 mm | 0 |
| Número de ligações de condutores planos até 40 mm | 1 |
| Número de ligações de cabos até 6 mm², rígido | 0 |
| Número de ligações de cabos rígidos até 16 mm² | 0 |
| Número de ligações de cabos até 25 mm², rígido | 0 |
| Número de ligações de cabos até 95 mm², rígido | 0 |
| Material da calha de contacto | aço inoxidável (V2A) |
| Material do borne | aço inoxidável (V2A) |
| Versão | apenas bornes |
| Capacidade de carga da corrente de raio | H/100 kA |
| Conformidade com ROHS | sim |
| Modelo | Montagem fixa |
| Dimensão | 10xM10 |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | EX |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 11,5349 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 11,5349 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Número de ligações
Ref.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Comprimento
Número de ligações
EX PAS 5
Ref.
5015265
Comprimento
279
Largura
54
Altura
4
Número de ligações
5
EX PAS 10
Ref.
5015270
Comprimento
441
Largura
54
Altura
4
Número de ligações
10
