Base FV, 3 polos em circuito em Y
Tipo V20-C U-3PH-Y
Ref. 5096647
EAN 4012195299455
Ref. / Tipo
5096647 / V20-C U-3PH-Y
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Base para sistemas fotovoltaicos até Uoc=1000V (circuito em Y)
• Adequada a módulos V 25-B+C, descarregador combinado tipo 1+2
• Adequada a módulos V 20-C, descarregador de sobretensões tipo 2
• Circuito de proteção contra tensões transversais e longitudinais
• Circuito em Y
• Baixo nível de proteção: < 4,0 kV (Uoc máx = 1000V CC com V20-C/0-440)
• Baixo nível de proteção: < 3,0 kV (Uoc máx = 900V CC com V25-B+C/0-385)
• Baixo nível de proteção: < 2,6 kV (Uoc máx = 600V CC com V50-B+C/0-280)
• Ligações identificadas
Aplicação: em instalações fotovoltaicas entre painéis fotovoltaicos e inversor.
• Adequada a módulos V 25-B+C, descarregador combinado tipo 1+2
• Adequada a módulos V 20-C, descarregador de sobretensões tipo 2
• Circuito de proteção contra tensões transversais e longitudinais
• Circuito em Y
• Baixo nível de proteção: < 4,0 kV (Uoc máx = 1000V CC com V20-C/0-440)
• Baixo nível de proteção: < 3,0 kV (Uoc máx = 900V CC com V25-B+C/0-385)
• Baixo nível de proteção: < 2,6 kV (Uoc máx = 600V CC com V50-B+C/0-280)
• Ligações identificadas
Aplicação: em instalações fotovoltaicas entre painéis fotovoltaicos e inversor.
Dados técnicos
Dados técnicos
| Grau de proteção | IP20 |
|---|---|
| Versão do polo | 3 |
| Versão | 3 polos Y para instalações FV |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |

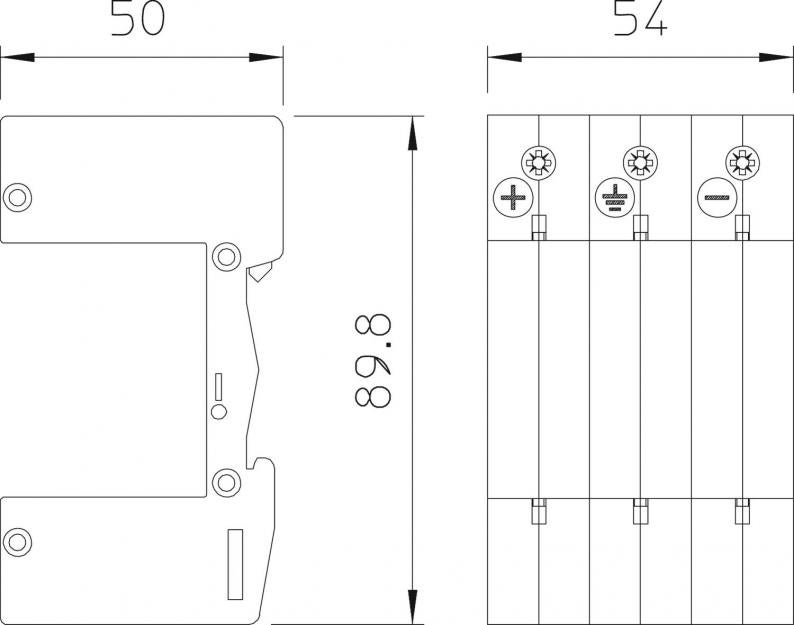

| Dimensão | Y-PH |
| Série do produto | PV-ÜSS |
Opções de ligação
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,5753 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,5753 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
