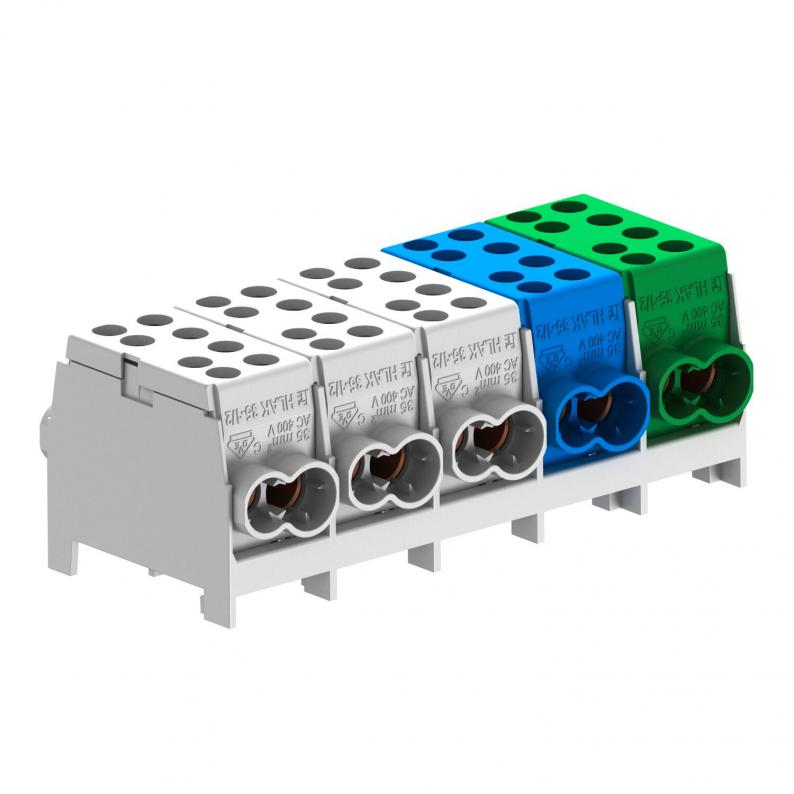

Borne de derivação do cabo principal, 5 polos
Tipo HLAK 5-10x25
Ref. 2009038
EAN 4012196614349
Ref. / Tipo
2009038 / HLAK 5-10x25
Tipo de ligação
aparafusar
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Terminal de derivação da linha principal de 5 polos, secções transversais de conexão do condutor de 2 x 35 mm² + 2 x 25 mm² por polo. Com 2 parafusos por ponto de aperto para pressão de contacto segura. Fixação rápida de alta resistência em chapa de aço galvanizada para fácil montagem em calhas DIN.
As tampas dos terminais estão disponíveis nas cores comuns dos condutores.
As tampas dos terminais estão disponíveis nas cores comuns dos condutores.
Dados técnicos
Dimensões
| Comprimento | 117 mm |
|---|---|
| Largura | 55 mm |
| Altura | 37 mm |
Dados técnicos
| Resistente | sim |
|---|---|
| Temperatura ambiente | 40 °C |
| Livre de halogéneos | sim |
| Número de polos | 5 |
| Corrente nominal | 160 A |
| Tensões nominais | 960 V |
| Material isolante | Termoplástico |
| Apropriada para condutor unifilar | sim |
| Apropriada para condutor flexível | não |
| Apropriada para condutor multifilar | sim |
| Máx. Secção transversal do cabo | 35 mm² |
| Transparente | não |
| Com alavancas de acionamento | não |
| Número de pontos de aperto por polo | 4 |
| Máx. Corte transversal do condutor | 35 mm² |
| Testado pela VDE | sim |
| Posição de ligação | em cima/em baixo |
| Secção transversão do condutor conectável de fio fino com ponteira mín. | 10 mm² |
| Secção transversão do condutor conectável de fio fino com ponteira máx. | 25 mm² |
| Secção transversão do condutor conectável de um fio mín. | 10 mm² |
| Secção transversão do condutor conectável de um fio máx. | 35 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 11 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 35 mm² |
| Adequado à ligação do condutor redondo | sim |
| Adequado à ligação do condutor de setor | sim |
| Adequado à ligação do condutor de fita | não |
| Máx. Corrente nominal Ie | 160 A |
| Secção transversal nominal mín. | 35 mm² |
| Tipo de ligação | aparafusar |
| Conformidade com ROHS | sim |
| Número de pontos de aperto | 20 |
| Secção transversal de ligação multifilar mín. | 11 mm² |
| Secção transversal de ligação multifilar máx. | 35 mm² |
| Gama de temperaturas de aplicação mín. | -25 °C |
| Gama de temperaturas de aplicação máx. | 70 °C |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 960 °C |
| Dimensão | 25/35mm² |
| Série do produto | HSK |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1017 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1017 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
