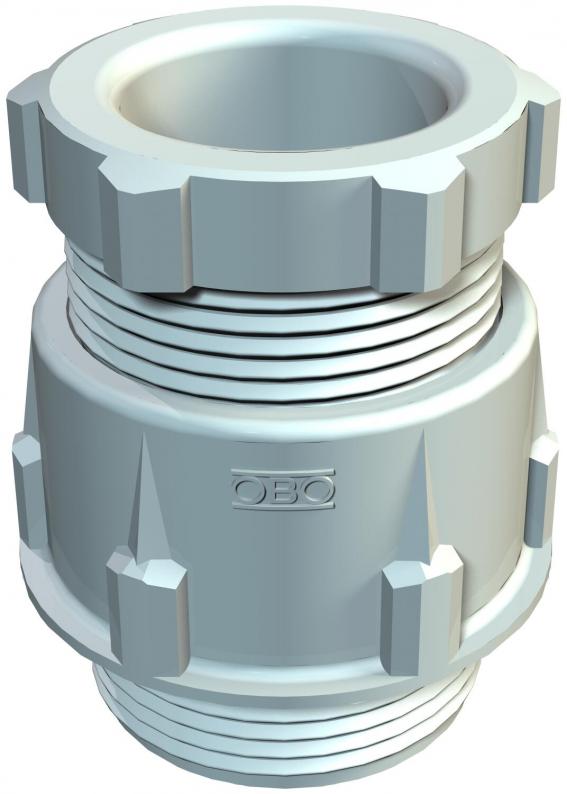

Bucim cónico, rosca PG, cinzento claro
Tipo 106 PG16
Ref. 2036169
EAN 4012195172574
Ref. / Tipo
Rosca
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Bucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
Dados técnicos
Dimensões
| Comprimento | 30 mm |
|---|---|
| Largura | 30 mm |
| Altura | 39 mm |
| Medida D1 | 14 mm |
| Medida D2 | 30 mm |
| Medida D3 | 16 mm |
| Medida G | Pg16 mm |
| Medida L máx. | 30 mm |
| Medida L1 | 10 mm |
| Medida L2 | 16,5 mm |
| Medida L3 | 6 mm |
| Medida L4 | 12 mm |
| Medida D4 | 8 mm |
Dados técnicos
| Resistente | não |
|---|---|
| Livre de halogéneos | sim |
| Reforçado a fibra de vidro | não |
| Potegido contra explosões | não |
| Possibilidade de alívio de tensão | não |
| Grau de proteção | IP65 |
| Rosca | Pg 16 |
| Para zonas potencialmente explosivas | sem |
| Tipo de rosca | PG |
| Proteção contra flexão | não |
| Com porca | não |
| Passa cabos múltiplo | não |
| Tipo de vedação | Anel de vedação |
| Bucim separável | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Tamanho nominal da rosca | 16 |
| Área de vedação D mín. | 10 mm |
| Capacidade de vedação D máx. | 14 mm |
| Versão | reta |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 10 mm |
| Largura da chave 1 | 27 mm |
| Largura da chave 2 | 23 mm |
| Dimensão | PG16 |
| Material | Poliestireno |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | V-TEC |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0431 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0431 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
