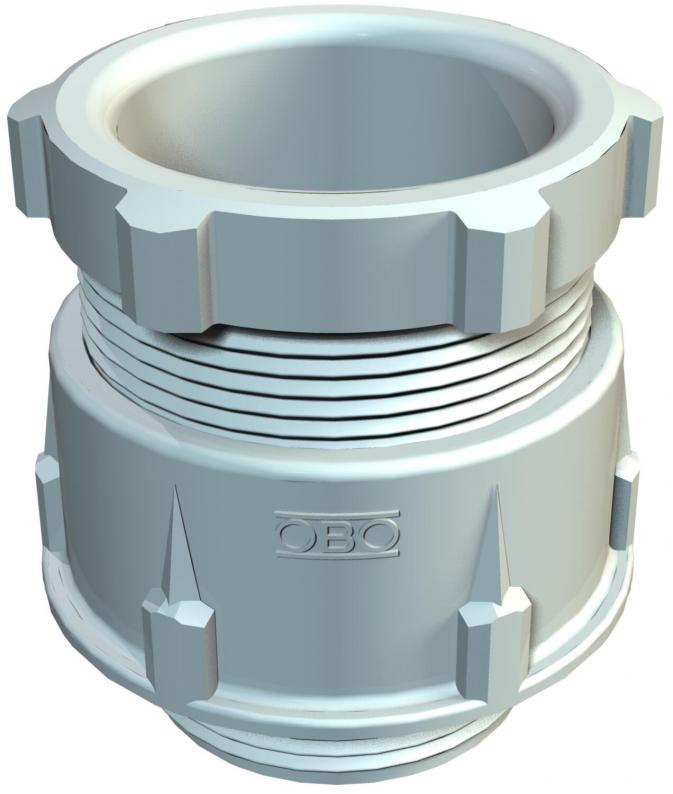

Bucim, rosca métrica, cinzento claro
Tipo 106 M 20 PS
Ref. 2035332
EAN 4012195465256
Ref. / Tipo
Rosca
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Bucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR, com rosca métrica conforme IEC 423.
Grau de proteção IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
Grau de proteção IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
Dados técnicos
Dimensões
| Comprimento | 27 mm |
|---|---|
| Largura | 27 mm |
| Altura | 35 mm |
| Medida D1 | 13 mm |
| Medida D2 | 27 mm |
| Medida D3 | 13,4 mm |
| Medida G | M20x1,5 mm |
| Medida L máx. | 28 mm |
| Medida L1 | 9 mm |
| Medida L2 | 16 mm |
| Medida L3 | 5 mm |
| Medida L4 | 10,8 mm |
| Medida D4 | 13,5 mm |
Dados técnicos
| Resistente | sim |
|---|---|
| Livre de halogéneos | sim |
| Reforçado a fibra de vidro | não |
| Potegido contra explosões | não |
| Possibilidade de alívio de tensão | não |
| Grau de proteção | IP65 |
| Rosca | M20 x 1,5 |
| Para zonas potencialmente explosivas | sem |
| Tipo de rosca | métrico |
| Proteção contra flexão | não |
| Com porca | não |
| Passa cabos múltiplo | não |
| Tipo de vedação | Anel de vedação |
| Bucim separável | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Tamanho nominal da rosca | 20 |
| Área de vedação D mín. | 9 mm |
| Capacidade de vedação D máx. | 13 mm |
| Versão | reta |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 9 mm |
| Largura da chave 1 | 24 mm |
| Largura da chave 2 | 21 mm |
| Dimensão | M20 |
| Material | Poliestireno |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | V-TEC |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0337 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0337 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Rosca
Ref.
106 M12 PS
M12 x 1,5
2035316
106 M16 PS
M16 x 1,5
2035324
106 M 20 PS
M20 x 1,5
2035332
106 M 25 PS
M25 x 1,5
2035340
106 M 32 PS
M32 x 1,5
2035359
106 M 40 PS
M40 x 1,5
2035367
106 M 50 PS
M50 x 1,5
2035375
106 M 63 PS
M63 x 1,5
2035383
