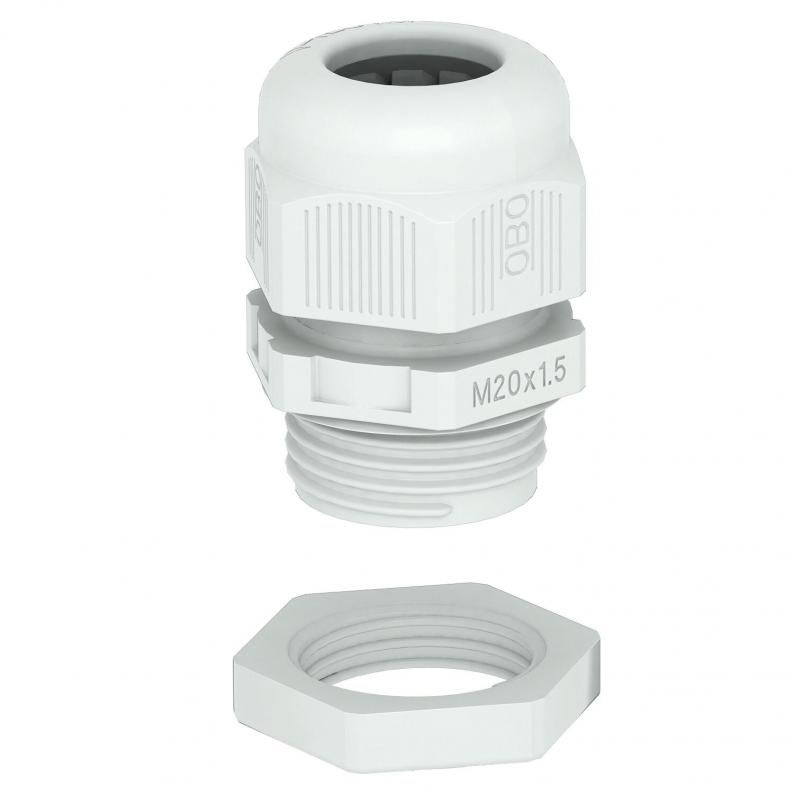

Bucim, rosca métrica, conjunto com porca, cinzento claro
Tipo V-TEC VM20+ LGR
Ref. 2022766
EAN 4012195860945
Ref. / Tipo
Rosca
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Bucim com rosca de ligação métrica em design de porca de capa, para caixas de derivação, caixas, armários de distribuição no sector privado e industrial. Com alívio de tensão e rebordo de vedação integrado testados de acordo com a DIN EN 62444. Classe de proteção IP68. Aplicável de -20 °C a +65 °C. Inclui contraporca.
Dados técnicos
Dados técnicos
| Resistente | não |
|---|---|
| Livre de halogéneos | sim |
| Reforçado a fibra de vidro | não |
| Potegido contra explosões | não |
| Possibilidade de alívio de tensão | sim |
| Grau de proteção | IP68 |
| Rosca | M20 x 1,5 |
| Para zonas potencialmente explosivas | sem |
| Tipo de rosca | métrico |
| Proteção contra flexão | não |
| Com porca | não |
| Passa cabos múltiplo | não |
| Bucim para cabos planos | não |
| Tipo de vedação | Anel de vedação |
| Bucim separável | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Passo de rosca | 1,5 mm |
| Tamanho nominal da rosca | 20 |
| Área de vedação D mín. | 6 mm |
| Capacidade de vedação D máx. | 13 mm |
| Medida E1 (mm) | 27 mm |
| Medida E2 | 27 mm |
| Versão | reta |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 9 mm |
| Largura da chave 1 | 24 mm |
| Largura da chave 2 | 24 mm |
| Binário instável | 3,8 Nm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 65 °C |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Dimensão | M20 |
| Material | Poliamida |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | V-TEC VM |
Dimensões
| Medida L mín. | 23,5 mm |
|---|---|
| Medida L máx. | 30,5 mm |
| Medida L1 | 9 mm |
| Medida L2 | 5 mm |
| Medida L3 | 6 mm |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,0503 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0503 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (2)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Rosca
Passa cabos múltiplo
Cor
Ref.
V-TEC VM12+ LGR
M12 x 1,5
não
cinzento claro; RAL 7035
2022762
V-TEC VM16+ LGR
M16 x 1,5
não
cinzento claro; RAL 7035
2022764
V-TEC VM20+ LGR
M20 x 1,5
não
cinzento claro; RAL 7035
2022766
V-TEC VM25+ LGR
M25 x 1,5
não
cinzento claro; RAL 7035
2022768
V-TEC VM32+ LGR
M32 x 1,5
não
cinzento claro; RAL 7035
2022770
V-TEC VM40+ LGR
M40 x 1,5
não
cinzento claro; RAL 7035
2022772
V-TEC VM50+ LGR
M50 x 1,5
não
cinzento claro; RAL 7035
2022774
V-TEC VM63+ LGR
M63 x 1,5
não
cinzento claro; RAL 7035
2022776
