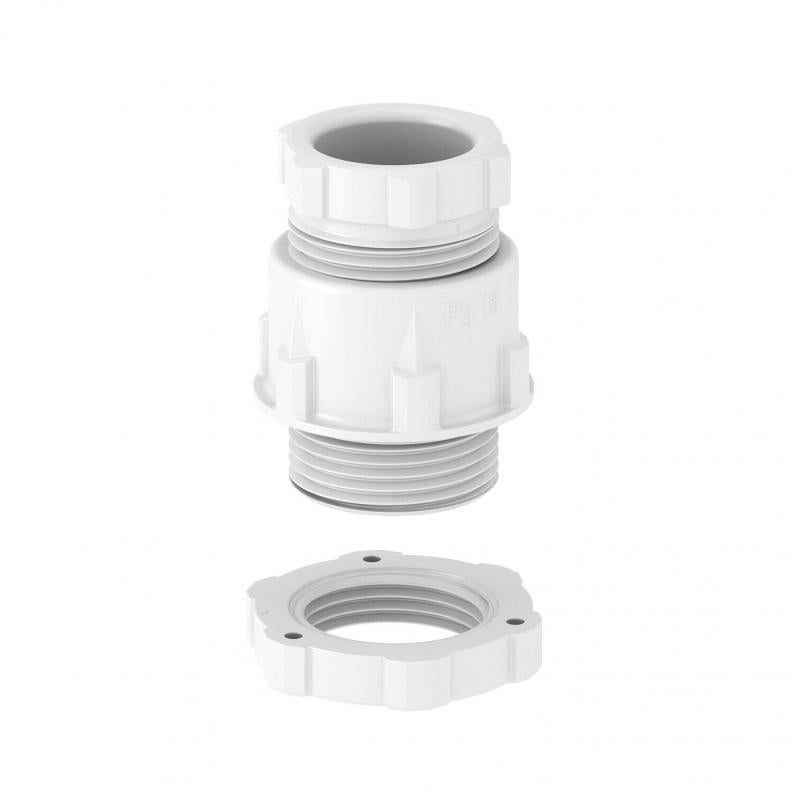

Bucim, rosca PG, conjunto com porca, cinzento claro
Tipo 106+PG09 MG LGR
Ref. 2038430
EAN 4012196688722
Ref. / Tipo
Rosca
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Bucins standard, formato A de acordo com a DIN 46320 com anel de vedação simples NR/SBR, com rosca PG conforme a DIN 40430
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
Dados técnicos
Dimensões
| Medida D2 | 21,5 mm |
|---|---|
| Medida D3 | 10,2 mm |
| Medida L mín. | 5 mm |
| Medida L máx. | 25 mm |
| Medida L1 | 8 mm |
| Medida L2 | 14 mm |
| Medida L3 | 5 mm |
| Medida L4 | 9 mm |
| Medida D4 | 10,2 mm |
| Medida E3 | 24 mm |
Dados técnicos
| Resistente | não |
|---|---|
| Livre de halogéneos | sim |
| Reforçado a fibra de vidro | não |
| Potegido contra explosões | não |
| Possibilidade de alívio de tensão | não |
| Grau de proteção | IP65 |
| Rosca | Pg 9 |
| Para zonas potencialmente explosivas | sem |
| Tipo de rosca | PG |
| Proteção contra flexão | não |
| Com porca | não |
| Passa cabos múltiplo | não |
| Tipo de vedação | Anel de vedação |
| Bucim separável | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Tamanho nominal da rosca | 9 |
| Área de vedação D mín. | 4,5 mm |
| Capacidade de vedação D máx. | 7 mm |
| Medida E1 (mm) | 21,5 mm |
| Medida E2 | 10,2 mm |
| Versão | reta |
| Conformidade com ROHS | sim |
| Largura da chave 1 | 19 mm |
| Largura da chave 2 | 16 mm |
| Largura da chave 3 | 22 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 65 °C |
| Dimensão | PG9 |
| Material | Poliestireno |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | V-TEC |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,0213 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0213 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Imagens do produto (3)
Versões
Tipo
Rosca
Ref.
106+PG09 MG LGR
Pg 9
2038430
106+PG11 MG LGR
Pg 11
2038432
106+PG13 MG LGR
Pg 13,5
2038434
106+PG16 MG LGR
Pg 16
2038436
106+PG21 MG LGR
Pg 21
2038438
106+PG29 MG LGR
Pg 29
2038440
106+PG36 MG LGR
Pg 36
2038442
106+PG42 MG LGR
Pg42
2038444
106+PG48 MG LGR
Pg 48
2038446
