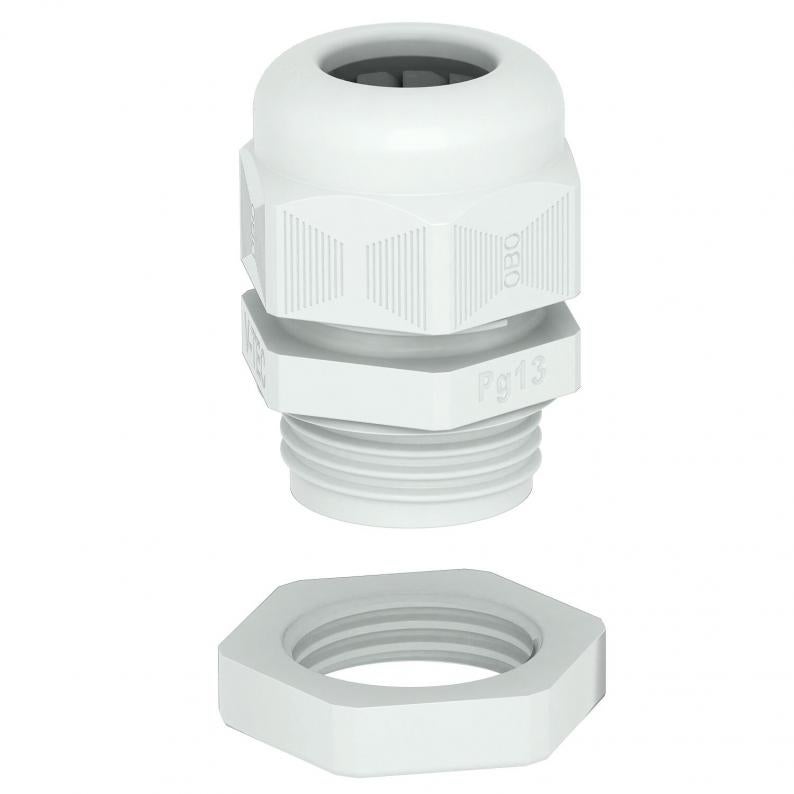

Bucim, rosca PG, conjunto com porca, cinzento claro

Bucim, rosca PG, conjunto com porca, cinzento claro

Tipo V-TEC PG9+ LGR
Ref. 2024657
EAN 4012195861041
Mostrar todas as versões
Ref. / Tipo
Rosca

unid. de venda menor: 50 Unidade

Unidade

Descrição

Bucim com rosca de ligação PG em design de porca de capa, para caixas de derivação, caixas, caixas de distribuição no sector privado e industrial. Com alívio de tensão e rebordo de vedação integrado testados de acordo com a DIN EN 62444. Classe de proteção IP68. Aplicável de -20 °C a +65 °C. Inclui contraporca.
Coluna da tabela D1: capacidade de vedação conforme a VDE 0619, onde não é necessário um alívio de tensão adicional
Coluna da tabela D2: capacidade de vedação incluindo alívio de tensão e descarga de compressão conforme a VDE 0619
  • Det Norske Veritas
  • Underwriters Laboratories Inc., EUA
  • Resistência ao fio incandescente a 750°C
  • Resistência UV
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Grau de proteção IP 68
  • Rosca Pg
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico

Dados técnicos

Dados técnicos

Resistentenão
Livre de halogéneossim
Reforçado a fibra de vidronão
Potegido contra explosõesnão
Possibilidade de alívio de tensãosim
Grau de proteçãoIP68
RoscaPg 9
Para zonas potencialmente explosivassem
Tipo de roscaPG
Proteção contra flexãonão
Com porcasim
Passa cabos múltiplonão
Bucim para cabos planosnão
Tipo de vedaçãoAnel de vedação
Bucim separávelnão
para zona Ex com gássem
para zona Ex com poeirasem
Passo de rosca1,5 mm
Tamanho nominal da rosca9
Sextavado Largura entre cantos21 mm
Área de vedação D mín.2,5 mm
Capacidade de vedação D máx.8 mm
Medida E1 (mm)24 mm
Medida E221 mm
Versãoreta
Conformidade com ROHSsim
Comprimento da rosca8 mm
Largura da chave 119 mm
Largura da chave 222 mm
Gama de temperaturas de aplicação mín.-20 °C
Gama de temperaturas de aplicação máx.65 °C
DimensãoPG9
MaterialPoliamida
Corcinzento claro; RAL 7035
Série do produtoV-TEC

Dimensões

Medida L mín.21 mm
Medida L máx.27 mm
Medida L18 mm
Medida L25 mm
Medida L35 mm

Dados ambientais

Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,0421 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,0421 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Imagens do produto (2)

Versões

Rosca
V-TEC PG7+ LGR
Ref.
2024655
Rosca
Pg 7
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG9+ LGR
Ref.
2024657
Rosca
Pg 9
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG11+ LGR
Ref.
2024659
Rosca
Pg 11
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG13,5+LGR
Ref.
2024661
Rosca
Pg 13,5
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG16+ LGR
Ref.
2024663
Rosca
Pg 16
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG21+ LGR
Ref.
2024665
Rosca
Pg 21
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG29+ LGR
Ref.
2024667
Rosca
Pg 29
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG36+ LGR
Ref.
2024669
Rosca
Pg 36
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG42+ LGR
Ref.
2024671
Rosca
Pg 42
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
V-TEC PG48+ LGR
Ref.
2024673
Rosca
Pg 48
Passa cabos múltiplo
não
Cor
cinzento claro; RAL 7035
