Caixa de aparelhagem de encastrar UP 46, com parafusos de fixação, hermética
Tipo UG 46-GS-L
Ref. 2003707
EAN 4012196715893
Ref. / Tipo
2003707 / UG 46-GS-L
Altura
46 mm
Diâmetro
60 mm
Número de entradas
8
para diâmetro de tubo
20/25 mm
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Caixa de aparelhagem de encastrar com entradas de membrana herméticas, para utilização em alvenaria com uma profundidade de instalação de pelo menos 46 mm.
• 4 x 3 cúpulas de parafusos
• 2 parafusos de fixação pré-montados
• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 2 entradas até Ø 20 mm em uniões de ligação
• 2 entradas até Ø 12 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
• 4 x 3 cúpulas de parafusos
• 2 parafusos de fixação pré-montados
• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 2 entradas até Ø 20 mm em uniões de ligação
• 2 entradas até Ø 12 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos
Dimensões
| Altura | 46 mm |
|---|
Dados técnicos
| Tipo de entrada | Cabos NYM, cabos de dados e tubos corrugados |
|---|---|
| Resistente | não |
| Diâmetro | 60 mm |
| Livre de halogéneos | sim |
| Número de entradas | 8 |
| Fixação dos aparelhos | Parafusos |
| Entrada pela parte de trás | sim |
| Grau de proteção | IP 30 |
| Tipo de versão da caixa | Membrana de inserção |
| para diâmetro de tubo | 20/25 mm |
| Com parafusos | sim |
| Hermético | sim |
| Com abraçadeira para pregos | não |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | redondo |
| Tampa | sem |
| Fixação da tampa | Parafusos |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C |
| Entradas de tubos Ø 20 mm | 2 |
| Entradas combinadas Ø 20 / 25 mm | 4 |

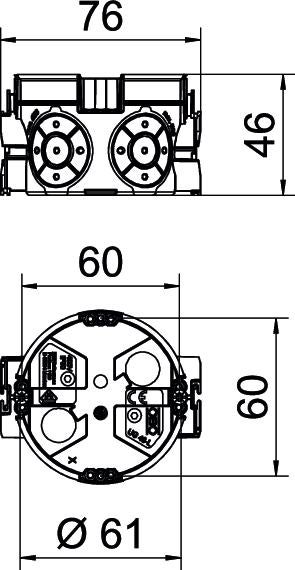

| Dimensão | Ø60mm, H46mm |
| Material | Polipropileno / Elastómero termoplástico |
| Cor | preto negro / azul acinzentado |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Material com redução de CO2 | sim |
| Percentagem de materiais reciclados | 80 % |
| Pegada de CO2 (GWP) do berço ao portão | 0,072 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,072 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
