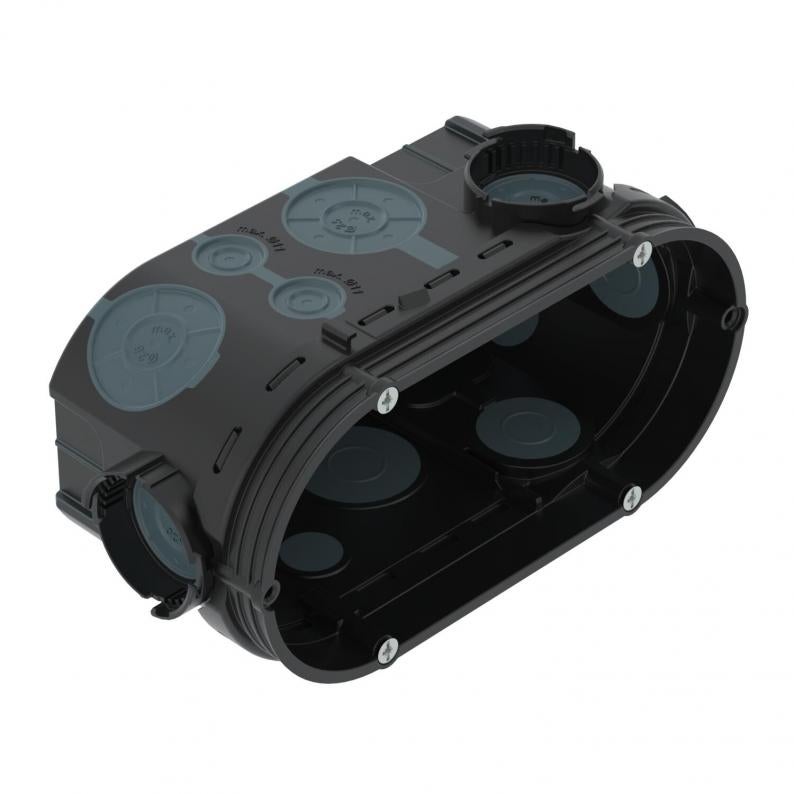

Caixa de aparelhagem de encastrar UP 66, versão dupla, hermética
Tipo UG 66-DV-L
Ref. 2003723
EAN 4012196856558
Ref. / Tipo
2003723 / UG 66-DV-L
Altura
67 mm
Número de entradas
24
para diâmetro de tubo
20/25 mm
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
Caixa de aparelhagem de encastrar dupla com entradas de membrana herméticas, para utilização em alvenaria com uma profundidade de instalação de pelo menos 67 mm.
• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 4 entradas até Ø 20 mm
• 14 entradas até Ø 11 mm
• 2 entradas até Ø 20 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 4 entradas até Ø 20 mm
• 14 entradas até Ø 11 mm
• 2 entradas até Ø 20 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos

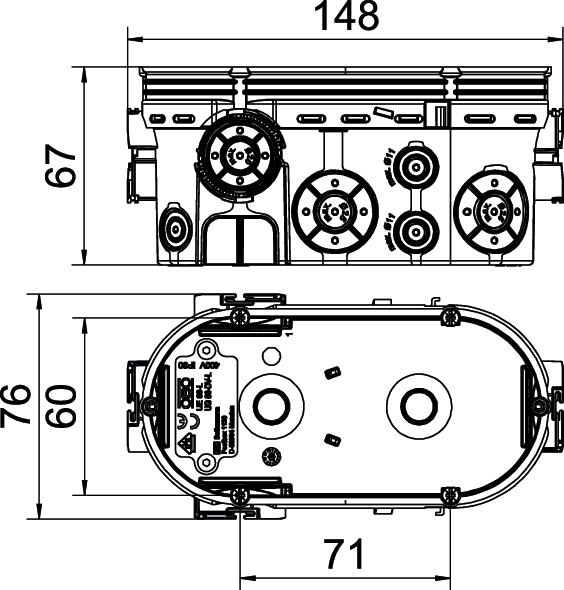

Dimensões
| Comprimento | 148 mm |
|---|---|
| Largura | 68 mm |
| Altura | 67 mm |
Dados técnicos
| Tipo de entrada | Cabos NYM, cabos de dados e tubos corrugados |
|---|---|
| Resistente | não |
| Livre de halogéneos | sim |
| Número de entradas | 24 |
| Fixação dos aparelhos | Parafusos ou garras de expansão |
| Entrada pela parte de trás | sim |
| Grau de proteção | IP 30 |
| Tipo de versão da caixa | Membrana de inserção |
| para diâmetro de tubo | 20/25 mm |
| Com parafusos | sim |
| Hermético | sim |
| Com abraçadeira para pregos | não |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | oval |
| Tampa | sem |
| Fixação da tampa | Parafusos |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C |
| Entradas de tubos Ø 20 mm | 6 |
| Entradas combinadas Ø 20 / 25 mm | 4 |
| Dimensão | 2x Ø61xH67mm |
| Material | Polipropileno / Elastómero termoplástico |
| Cor | preto negro / azul acinzentado |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Material com redução de CO2 | sim |
| Percentagem de materiais reciclados | 80 % |
| Pegada de CO2 (GWP) do berço ao portão | 0,2195 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2195 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
