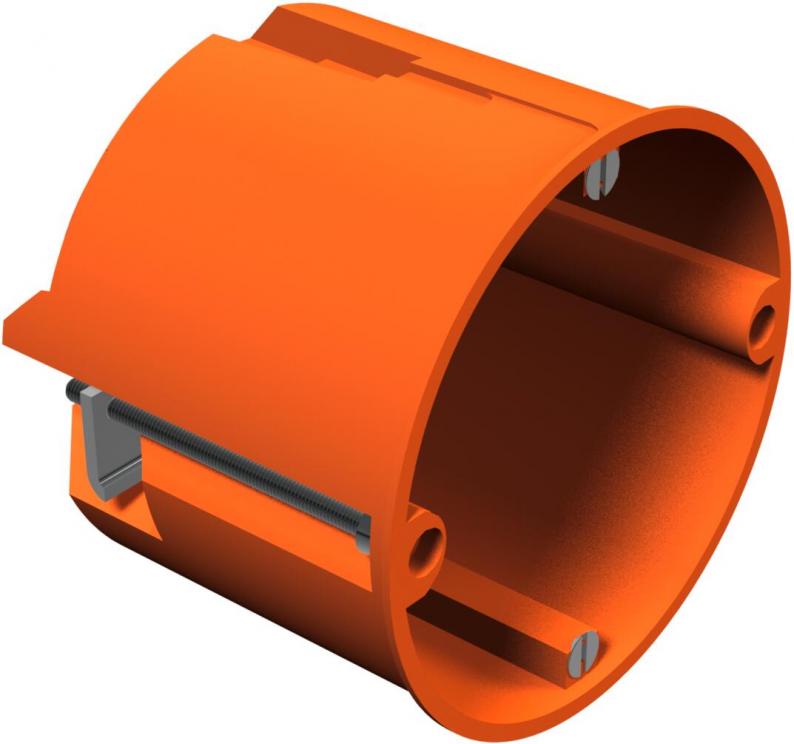

Caixa de aparelhagem funda para parede oca.
Tipo HV 60
Ref. 2003442
EAN 4012195032953
Ref. / Tipo
2003442 / HV 60
Altura
61 mm
Diâmetro do corte
68 mm
Diâmetro
68 mm
Número de entradas
8
para diâmetro de tubo
20 mm
Este produto está a ser descontinuado!
Pode encontrar o produto seguinte aqui.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Caixa de aparelhagem funda para parede oca. Dimensões conforme a DIN 49073-1, para espessuras de placa de 7 - 35 mm. Distância normalizada combinada de 71 mm, possibilidade de cablagem com auxílio dos suportes de ligação em combinações entre caixas de aparelhagem e caixas de derivação, 8 entradas destacáveis para cabos NYM, cabos de dados e tubos com Ø 20 mm, caixas de aparelhagem também podem ser aplicadas como caixas de derivação conforme a VDE 0606-1 com fixação roscada dupla e tampa de enroscar, tipo de proteção IP30.
De acordo com a IEC 60670-1, IEC 60670-22 e DIN 49073-1.
De acordo com a IEC 60670-1, IEC 60670-22 e DIN 49073-1.
Dados técnicos

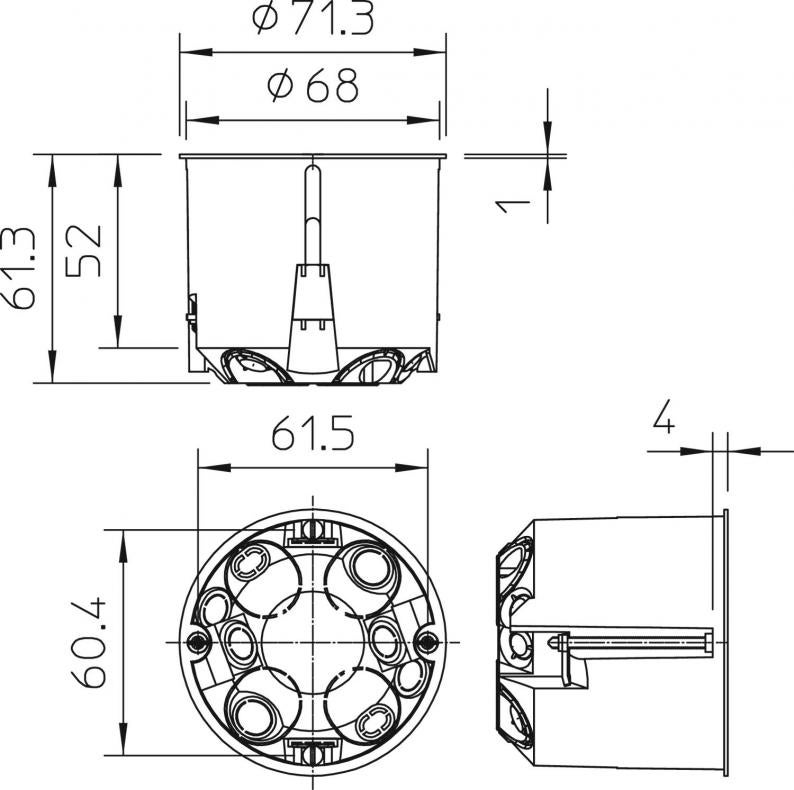

Dimensões
| Altura | 61 mm |
|---|
Dados técnicos
| Tipo de entrada | entradas destacáveis para cabos NYM, cabos de dados e tubos Ø 20 mm |
|---|---|
| Resistente | não |
| Altura mín. do pavimento | 61 mm |
| Número de elementos | 1 |
| Diâmetro do corte | 68 mm |
| Adequado para espessura mín. da placa | 7 mm |
| Adequado para espessura máx. da placa | 35 mm |
| Distância entre parafusos do aparelho | 60 mm |
| Diâmetro | 68 mm |
| Livre de halogéneos | sim |
| Número de entradas | 8 |
| Fixação dos aparelhos | Parafusos |
| Entrada pela parte de trás | sim |
| Grau de proteção | IP 30 |
| Selável | não |
| Funktionsgaranti | sem |
| Tipo de versão da caixa | Marcação |
| Com blindagem | não |
| para diâmetro de tubo | 20 mm |
| Com parafusos | sim |
| Hermético | não |
| Com abraçadeira para pregos | não |
| Apoios | sem |
| Máx. Corte transversal do condutor | 2,5 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | redondo |
| Montagem | sem |
| Tampa | sem |
| Fixação da tampa | não aplicável |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Dimensão | Ø68mm, H61mm |
| Material | Polipropileno |
| Cor | cor de laranja |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,2038 kg CO₂e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2038 kg CO₂e |
| Data de medição do valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
