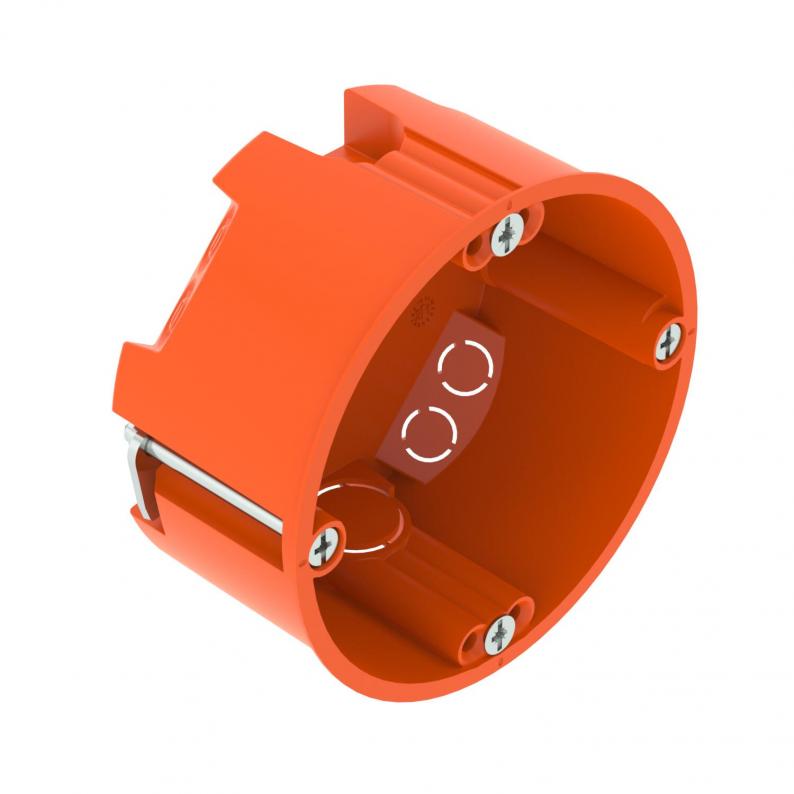

Caixa de aparelhagem para paredes ocas HW 35
Tipo HG 35
Ref. 2003800
EAN 4012196687060
Ref. / Tipo
2003800 / HG 35
Altura
35 mm
Diâmetro do corte
68 mm
Diâmetro
68 mm
Número de entradas
6
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Caixa de aparelhagempara utilização em paredes ocas com uma profundidade de instalação de pelo menos 35 mm e uma espessura de placa de 5 - 28 mm.
• 2 x 3 cúpulas de parafusos
• Parafusos de fixação
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Ligação com outras caixas de aparelhagem tipo HG 35 através das uniões tipo ZH 11-V
Acessórios de fornecimento: 10 x uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
• 2 x 3 cúpulas de parafusos
• Parafusos de fixação
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Ligação com outras caixas de aparelhagem tipo HG 35 através das uniões tipo ZH 11-V
Acessórios de fornecimento: 10 x uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos
Dimensões
| Altura | 35 mm |
|---|
Dados técnicos
| Tipo de entrada | Cabos NYM e cabos de dados |
|---|---|
| Resistente | não |
| Número de elementos | 1 |
| Diâmetro do corte | 68 mm |
| Adequado para espessura mín. da placa | 5 mm |
| Adequado para espessura máx. da placa | 28 mm |
| Diâmetro | 68 mm |
| Livre de halogéneos | sim |
| Número de entradas | 6 |
| Fixação dos aparelhos | Parafusos |
| Grau de proteção | IP 30 |
| Tipo de versão da caixa | Aberturas destacáveis |
| Com parafusos | sim |
| Hermético | não |
| Apoios | Uniões de ligação |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | redondo |
| Tampa | sem |
| Fixação da tampa | Parafusos |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C |
| Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Entradas de cabos 3 x 1,5 mm² | 4 |

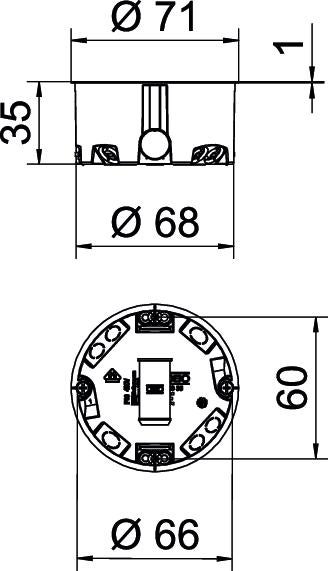

| Dimensão | Ø68mm, H35mm |
| Material | Polipropileno |
| Cor | cor de laranja |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,064 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,064 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
