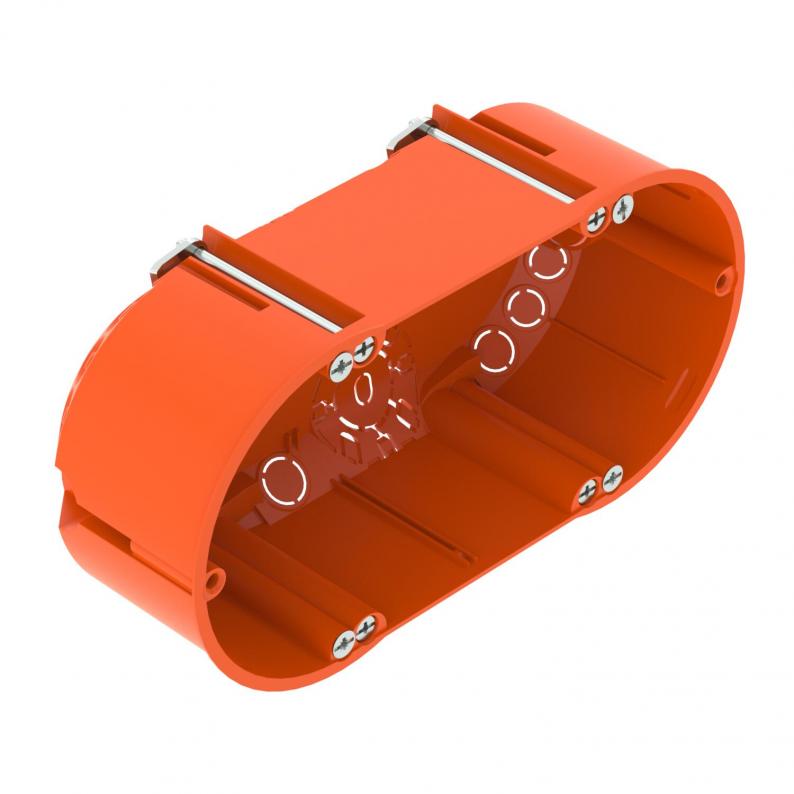

Caixa de aparelhagem para paredes ocas HW 47, dupla
Tipo HG 47-DV
Ref. 2003822
EAN 4012196863945
Ref. / Tipo
2003822 / HG 47-DV
Altura
47 mm
Diâmetro do corte
68 mm
Número de entradas
12
para diâmetro de tubo
20/25 mm
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
Caixa de aparelhagem dupla para utilização em paredes ocas com uma profundidade de instalação de pelo menos 47 mm e uma espessura de placa de 5 - 40 mm.
• 6 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 4 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• Ligação com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
• 6 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 4 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• Ligação com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos

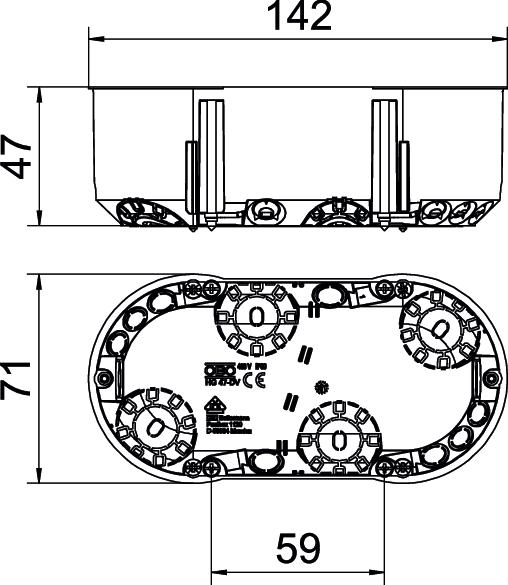

Dimensões
| Comprimento | 142 mm |
|---|---|
| Largura | 71 mm |
| Altura | 47 mm |
Dados técnicos
| Tipo de entrada | Cabos NYM, cabos de dados e tubos |
|---|---|
| Resistente | não |
| Número de elementos | 2 |
| Diâmetro do corte | 68 mm |
| Adequado para espessura mín. da placa | 5 mm |
| Adequado para espessura máx. da placa | 40 mm |
| Livre de halogéneos | sim |
| Número de entradas | 12 |
| Fixação dos aparelhos | Parafusos |
| Grau de proteção | IP 30 |
| Tipo de versão da caixa | Aberturas destacáveis |
| para diâmetro de tubo | 20/25 mm |
| Com parafusos | sim |
| Hermético | não |
| Apoios | Uniões de ligação |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | oval |
| Tampa | sem |
| Fixação da tampa | Parafusos |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C |
| Entradas combinadas Ø 20 / 25 mm | 4 |
| Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Entradas de cabos 3 x 1,5 mm² | 4 |
| Dimensão | 142x71 |
| Material | Polipropileno |
| Cor | cor de laranja |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1446 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1446 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
