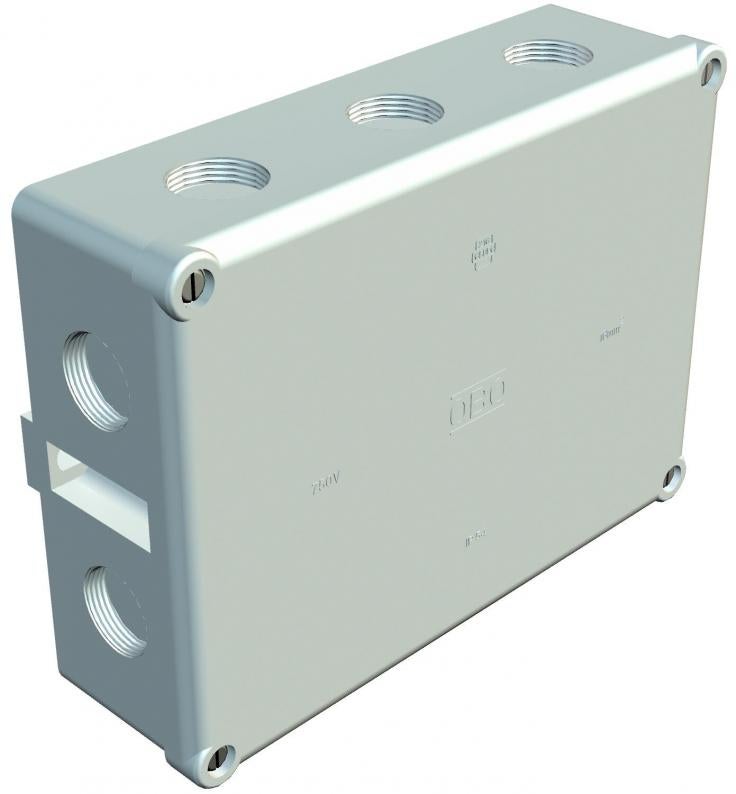

Caixa de derivação B 12 M, com rosca
Tipo B 12 M
Ref. 2002523
EAN 4012195105312
Ref. / Tipo
2002523 / B 12 M
Dimensões internas
178x126x57 mm
Número de entradas
10
Grau de proteção
IP54
Cor
cinzento claro; RAL 7035
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tipo de protecção, tensão nominal V, secção transversal nominal mm², 2 aberturas de fixação para parafusos de até 6 mm Ø na parte exterior da caixa. 4 parafusos na tampa.
Dimensões internas: mm
B 12 vazio: sem régua de bornes
Dimensões internas: mm
B 12 vazio: sem régua de bornes
Dados técnicos
Dimensões
| Comprimento | 144 mm |
|---|---|
| Largura | 196 mm |
| Altura | 71 mm |
| Dimensões internas | 178x126x57 mm |
Dados técnicos
| Tipo de entrada | Bucim |
|---|---|
| Resistente | não |
| Livre de halogéneos | sim |
| Número de entradas | 10 |
| Entrada pela parte de trás | não |
| Tampa transparente | não |
| Grau de proteção | IP54 |
| Tensões nominais | 660 V |
| Agrupável | não |
| Com tampa | sim |
| Selável | sim |
| Tipo de entrada | Cabo |
| Para zonas potencialmente explosivas | sem |
| Tensão de isolamento do dimensionamento Ui | 660 V |
| Funktionsgaranti | sem |
| Versão verificada quanto a explosões | não |
| Tipo de versão da caixa | Rosca e marcação |
| Com blindagem | não |
| Resistente a intempéries | não |
| para diâmetro de tubo | 25 mm |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Secção transversal nominal mín. | 16 mm² |
| Forma | retangular |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | Isento |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 750 °C |
| Dimensão | 178x144x71 |
| Material | Duroplástico, aminoplástico do tipo 131.5 |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | Série B |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,3189 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,3189 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
