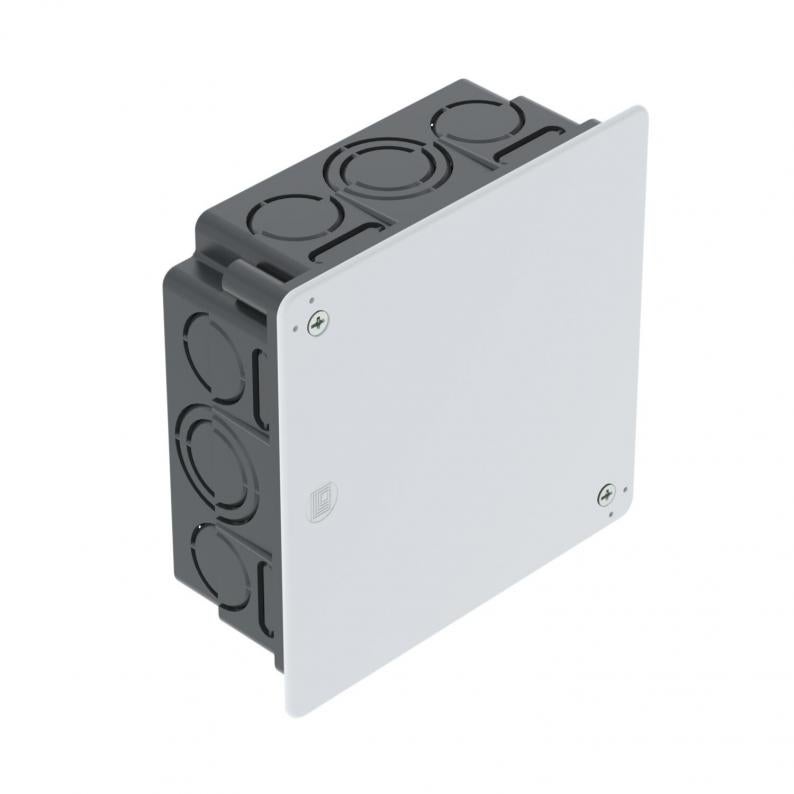

Caixa de derivação de encastrar 100
Tipo UV 100 K
Ref. 2003118
EAN 4012195023715
Ref. / Tipo
2003118 / UV 100 K
Altura
45 mm
Número de entradas
32
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Caixas de derivação de encastrar para bornes, utilização em alvenaria com uma profundidade de instalação de pelo menos 45 mm. Com tampa e parafusos na tampa (15 m). Borda da tampa plana, superfície da tampa áspera.
• 4 entradas de tubo combinadas laterais Ø 28,5 e 21,5 mm
• 8 entradas laterais Ø 21,5 mm
• 8 entradas laterais para cabos planos/cabos de fita
• 4 entradas de tubo combinadas Ø 28,5 e 21,5 mm na base
• 8 entradas para cabos planos/cabos de fita na base
• 4 entradas de tubo combinadas laterais Ø 28,5 e 21,5 mm
• 8 entradas laterais Ø 21,5 mm
• 8 entradas laterais para cabos planos/cabos de fita
• 4 entradas de tubo combinadas Ø 28,5 e 21,5 mm na base
• 8 entradas para cabos planos/cabos de fita na base
Dados técnicos

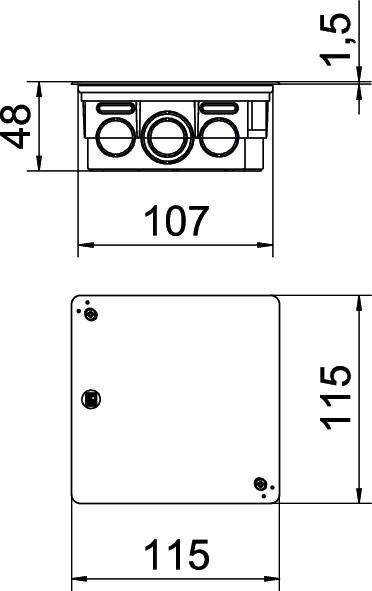

Dimensões
| Comprimento | 100 mm |
|---|---|
| Largura | 100 mm |
| Altura | 45 mm |
| Medida L | 107 mm |
| Medida A | 130 mm |
| Medida B | 114 mm |
| Medida H | 45 mm |
Dados técnicos
| Tipo de entrada | Cabos NYM, cabos de dados e tubos corrugados |
|---|---|
| Resistente | não |
| Altura mín. do pavimento | 47 mm |
| Livre de halogéneos | não |
| Número de entradas | 32 |
| Entrada pela parte de trás | não |
| Grau de proteção | IP20 |
| Selável | não |
| Funktionsgaranti | sem |
| Tipo de versão da caixa | Marcação |
| Com blindagem | não |
| Com parafusos | não |
| Hermético | não |
| Com abraçadeira para pregos | não |
| Apoios | sem |
| Secção transversal nominal mín. | 6 mm² |
| Forma | quadrada |
| Montagem | sem |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Dimensão | 100x100x45 |
| Material | Poliestireno |
| Cor | Preto |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,2339 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2339 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
