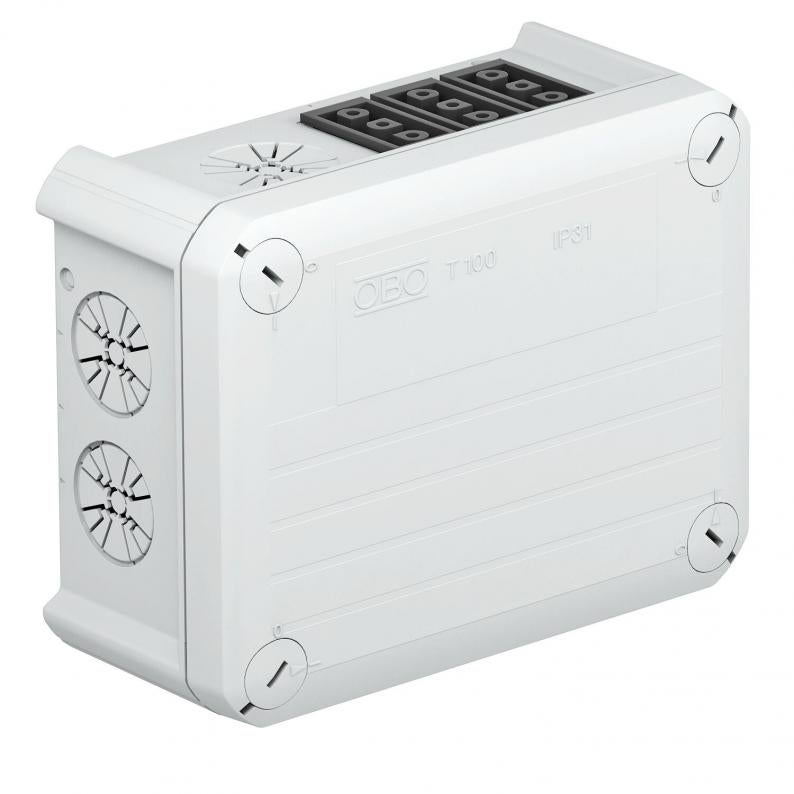

Caixa de derivação T100, com tomada Wieland 6s
Tipo T 100 WB 6S3
Ref. 2007822
EAN 4012195654568
Ref. / Tipo
Dimensões internas
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de derivação com tomadas Wieland 2s3p para conectar cabos e condutas em áreas interiores e áreas exteriores protegidas. Formato retangular com entradas quebráveis nas laterais e entradas quebráveis na base. Adequado para a montagem na parede / teto e para a montagem em suportes para caixas de derivação. Com opção de fixação interna e montagem através de parafusos nos cantos. Tampa com fecho rápido, pode ser selada a chumbo. Fabricada em materiais resistentes aos raios UV e livres de halogéneo.
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C.
Dimensões internas: 136x102x57 mm
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C.
Dimensões internas: 136x102x57 mm
Dados técnicos

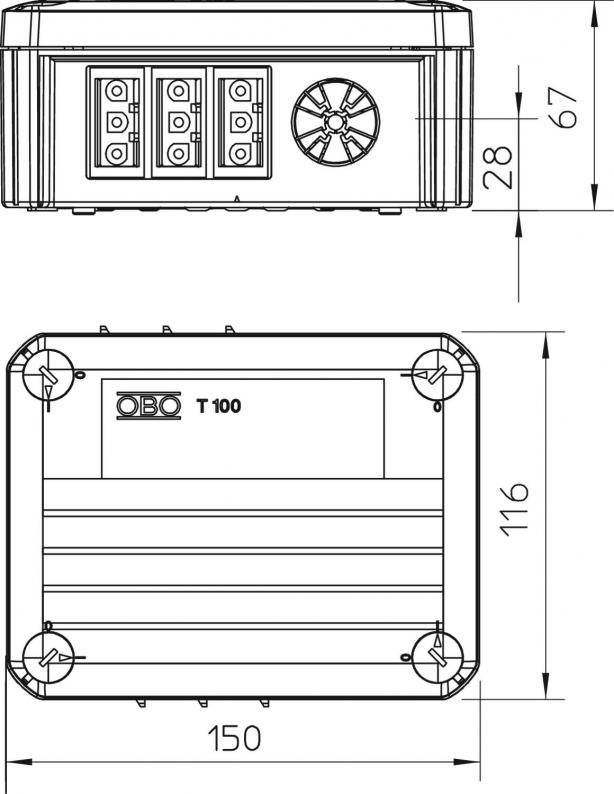

Dimensões
| Comprimento | 150 mm |
|---|---|
| Largura | 116 mm |
| Altura | 67 mm |
| Dimensões internas | 136x102x57 mm |
Dados técnicos
| Tipo de entrada | Entradas de alívio de tensão para perfuração direta para diâmetros de cabo de 7-21 mm |
|---|---|
| Livre de halogéneos | sim |
| Número de entradas | 4 |
| Entrada pela parte de trás | sim |
| Tampa transparente | não |
| Grau de proteção | IP20 |
| Tensões nominais | 500 V |
| Agrupável | sim |
| Com tampa | sim |
| Selável | sim |
| Para zonas potencialmente explosivas | sem |
| Tensão de isolamento do dimensionamento Ui | 500 V |
| Funktionsgaranti | sem |
| Versão verificada quanto a explosões | não |
| Tipo de versão da caixa | Marcação |
| Com blindagem | não |
| Resistente a intempéries | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Secção transversal nominal mín. | 2,5 mm² |
| Forma | retangular |
| Montagem | Outros |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | Isento |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Gama de temperaturas de aplicação máx. | 60 °C |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Dimensão | 150x116x67 |
| Material | Polipropileno |
| Cor | cinzento claro; RAL 7035 |
| Versão tampa caixa de derivação | Tampa cega |
| Série do produto | Série T |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,6146 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,6146 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (2)
Imagens do produto (2)
Versões
Tipo
Dimensões internas
Número de entradas
Grau de proteção
Cor
Ref.
T 100 WB 2S3
136x102x57
4
IP20
cinzento claro; RAL 7035
2007809
T 100 WB 4S3
136x102x57
4
IP20
cinzento claro; RAL 7035
2007811
T 100 WB 3S3
136x102x57
4
IP20
cinzento claro; RAL 7035
2007813
T 100 WB 6S3
136x102x57
4
IP20
cinzento claro; RAL 7035
2007822
T 100 WB 2S3
Ref.
2007809
Dimensões internas
136x102x57
Número de entradas
4
Grau de proteção
IP20
Cor
cinzento claro; RAL 7035
T 100 WB 4S3
Ref.
2007811
Dimensões internas
136x102x57
Número de entradas
4
Grau de proteção
IP20
Cor
cinzento claro; RAL 7035
T 100 WB 3S3
Ref.
2007813
Dimensões internas
136x102x57
Número de entradas
4
Grau de proteção
IP20
Cor
cinzento claro; RAL 7035
T 100 WB 6S3
Ref.
2007822
Dimensões internas
136x102x57
Número de entradas
4
Grau de proteção
IP20
Cor
cinzento claro; RAL 7035
