Caixa de eletrónica de encastrar UP 66, hermética
Tipo UE 66-L
Ref. 2003727
EAN 4012196856596
Ref. / Tipo
2003727 / UE 66-L
Altura
67 mm
Diâmetro
61 mm
Número de entradas
24
para diâmetro de tubo
20/25 mm
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição

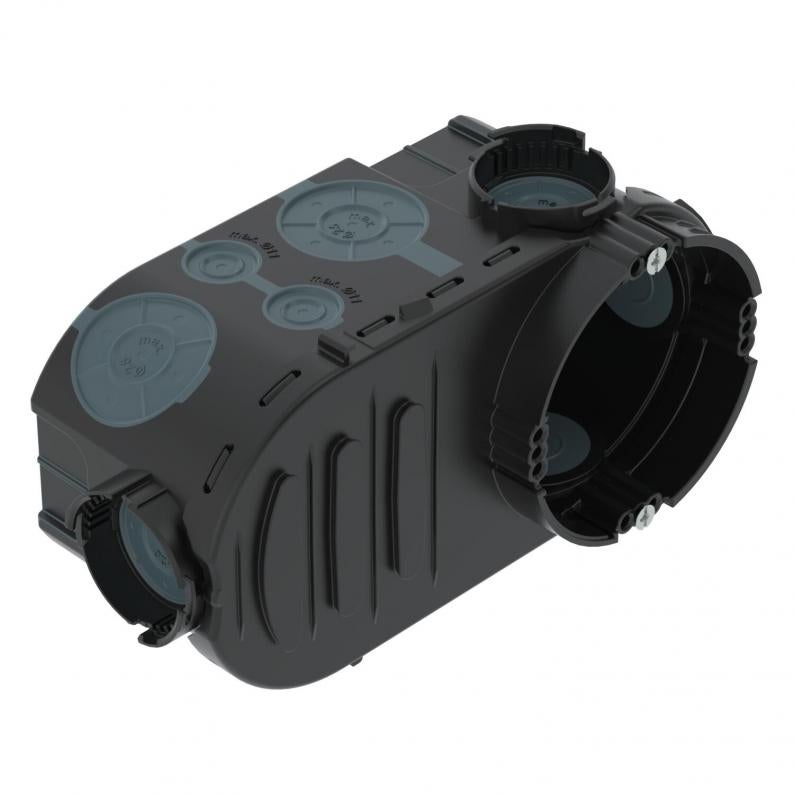

Caixa de eletrónica de encastrar com espaço de ligação adicional e entradas de membrana herméticas, para utilização em alvenaria com uma profundidade de instalação de pelo menos 67 mm.
• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 4 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas até Ø 20 mm
• 14 entradas até Ø 11 mm
• 2 entradas até Ø 20 mm na base
• Separador para diferentes tensões, com aberturas de quebra
• 4 x 3 cúpulas de parafuso
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 4 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas até Ø 20 mm
• 14 entradas até Ø 11 mm
• 2 entradas até Ø 20 mm na base
• Separador para diferentes tensões, com aberturas de quebra
• 4 x 3 cúpulas de parafuso
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos

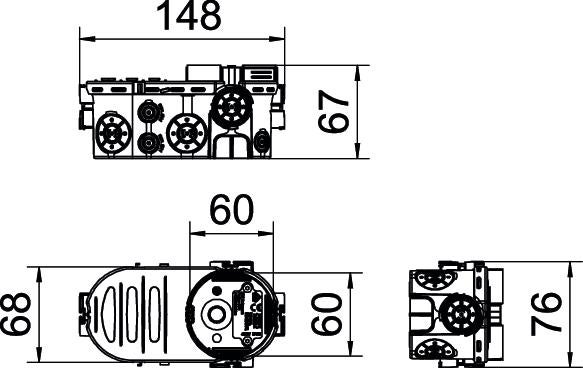

Dimensões
| Comprimento | 148 mm |
|---|---|
| Largura | 76 mm |
| Altura | 67 mm |
Dados técnicos
| Tipo de entrada | Cabos NYM, cabos de dados e tubos corrugados |
|---|---|
| Resistente | não |
| Diâmetro | 61 mm |
| Livre de halogéneos | sim |
| Número de entradas | 24 |
| Fixação dos aparelhos | Parafusos |
| Entrada pela parte de trás | sim |
| Grau de proteção | IP 30 |
| Tipo de versão da caixa | Membrana de inserção |
| para diâmetro de tubo | 20/25 mm |
| Com parafusos | sim |
| Hermético | sim |
| Com abraçadeira para pregos | não |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | oval |
| Tampa | sem |
| Fixação da tampa | Parafusos |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C |
| Entradas de tubos Ø 20 mm | 6 |
| Entradas combinadas Ø 20 / 25 mm | 4 |
| Dimensão | Ø60xH67x148 |
| Material | Polipropileno / Elastómero termoplástico |
| Cor | preto negro / azul acinzentado |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,2653 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2653 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
ZU 12-PR
2003742
unid. de venda menor: 25 Unidade
25Unidade
Unidade
ZU 24-PR
2003744
unid. de venda menor: 25 Unidade
25Unidade
Unidade
ZU 60-SD
2003760
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Tipo
ZU 12-PR
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Tipo
ZU 24-PR
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Tipo
ZU 60-SD
unid. de venda menor: 50 Unidade
50Unidade
Unidade
