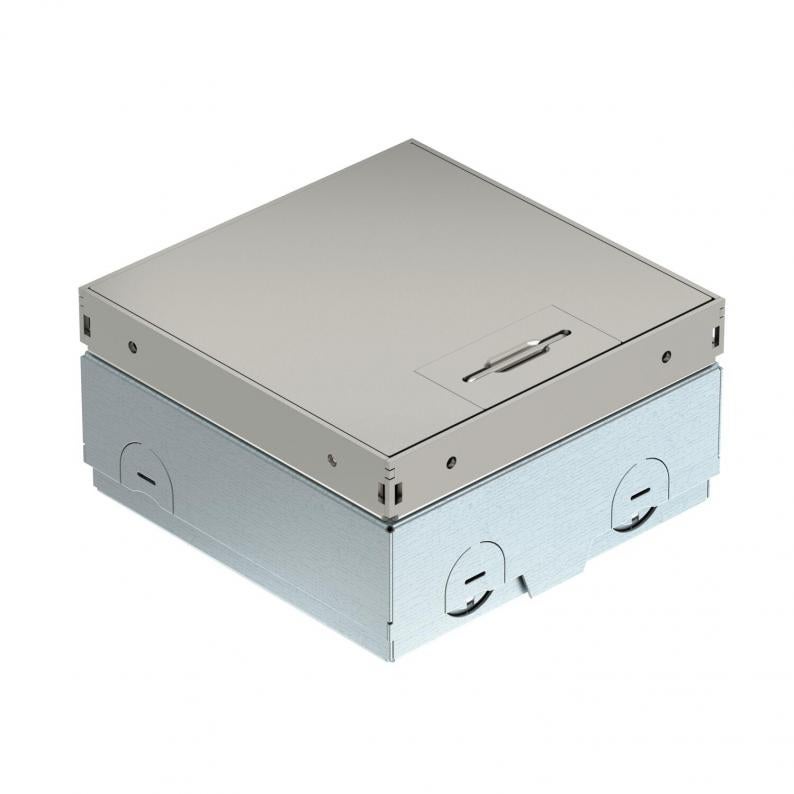

Caixa de pavimento UDHOME-ONE, sem abertura para revestimento, tomada simples, aço inoxidável
Tipo UDHOME-ONE GV V
Ref. 7368288
EAN 4012196874637
Ref. / Tipo
7368288 / UDHOME-ONE GV V
Modelo de tampa
Placa decorativa
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento quadrada para utilização em sistemas de limpeza a seco e pavimentos de betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 75 mm, a amplitude de nivelamento + 30 mm. Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. Tampa com placa decorativa. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada. O volume de fornecimento inclui uma tomada de contacto de segurança. Opcionalmente, pode ser instalado um espelho para conectores de dados. Quando entregue, fechada com uma placa cega.
O volume de fornecimento inclui uma tomada de contacto de segurança (VDE). Opcionalmente, pode ser instalado um espelho para conectores de dados. Quando entregue, fechada com uma placa cega.
Dados técnicos
Dimensões
| Comprimento | 140 mm |
|---|---|
| Largura | 140 mm |
| Altura | 75 mm |
Dados técnicos
| Altura mín. do pavimento | 75 mm |
|---|---|
| Altura máx. do pavimento | 105 mm |
| Modelo de tampa | Placa decorativa |
| Amplitude de nivelamento mín. | 75 mm |
| Amplitude de nivelamento máx. | 105 mm |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 2 |
| Possibilidade de montagem de vedante | não |
| Apropriado para calha de instalação no pavimento | não |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 75 mm |
| Com espaço para revestimento do pavimento | não |
| Estrutura de proteção do pavimento | não |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Número de tomadas SCHUKO | 1 |
| Modelo para cargas pesadas | não |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Área de aplicação, em utilização | 6.101.1 tratamento do chão a seco |
| Área de aplicação, em não utilização | 6.101.1 tratamento do chão a seco |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 15.000 N |
| Versão | quadrada |
| Mecanismo de abertura | Pega |
| Montagem | Tomada VDE simples |
| Conformidade com ROHS | Isento |
| Dimensão | 140x140x75 |
| Material | Aço inoxidável, livre de ferrugem |
| Série do produto | UDHOME-ONE |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 12,0365 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 12,0365 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
