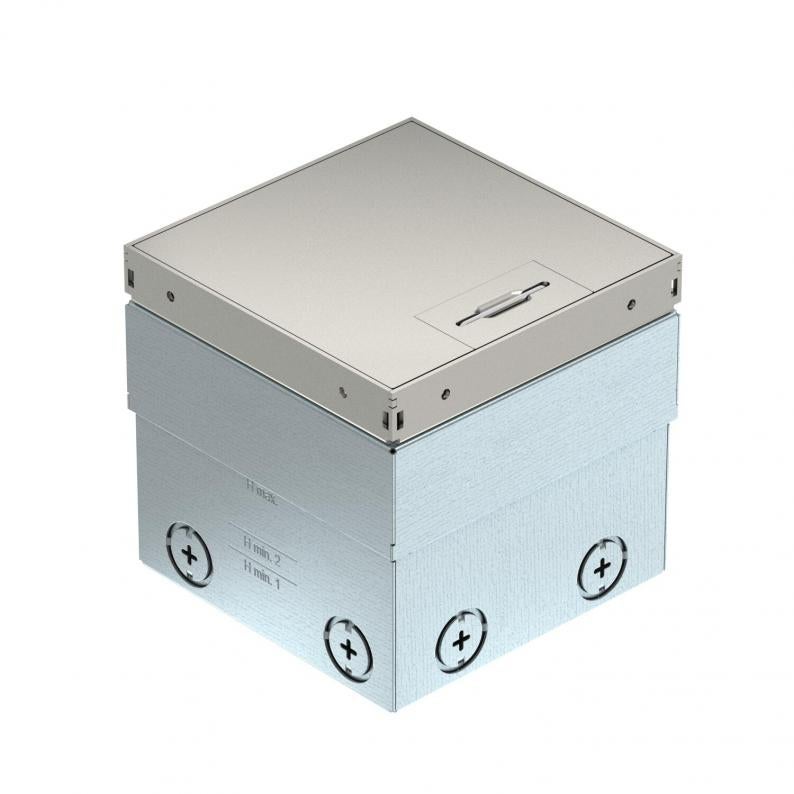

Caixa de pavimento UDHOME2, com saída de cabos, sem abertura para revestimento, não equipada, aço inoxidável
Tipo UDHOME2 GV
Ref. 7368342
EAN 4012196692491
Ref. / Tipo
7368342 / UDHOME2 GV
Modelo de tampa
Placa decorativa
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento quadrada para utilização em chão falso com limpeza a seco e betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 100 mm, a amplitude de nivelamento + 35 mm.Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. Até 2 conectores modulares podem ser instalados no espelho opcional para conectores de dados. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada.
Dados técnicos
Dimensões
| Comprimento | 140 mm |
|---|---|
| Largura | 140 mm |
| Altura | 100 mm |
Dados técnicos
| Altura mín. do pavimento | 100 mm |
|---|---|
| Altura máx. do pavimento | 135 mm |
| Modelo de tampa | Placa decorativa |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 2 |
| Possibilidade de montagem de vedante | não |
| Apropriado para calha de instalação no pavimento | não |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Design da estrutura | Espaço de aplicação do revestimento do pavimento |
| Apropriado para tratamento a húmido | não |
| Com espaço para revestimento do pavimento | não |
| Estrutura de proteção do pavimento | não |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 2 |
| Permissões | VDE |
| Norma | EN 50085-2-2 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Área de aplicação, em utilização | 6.101.1 tratamento do chão a seco |
| Área de aplicação, em não utilização | 6.101.1 tratamento do chão a seco |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 15.000 N |
| Versão | quadrada |
| Mecanismo de abertura | Pega |
| Montagem | Caixa vazia |
| Conformidade com ROHS | Isento |
| Dimensão | 140x140x110 |
| Material | Aço inoxidável, livre de ferrugem |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 12,8901 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 12,8901 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
