Caixa de pavimento UDS9 para calha metálica e tubo de instalação
Tipo UDSSD 25038 9
Ref. 7400353
EAN 4012195729839
Ref. / Tipo
7400353 / UDSSD 25038 9
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

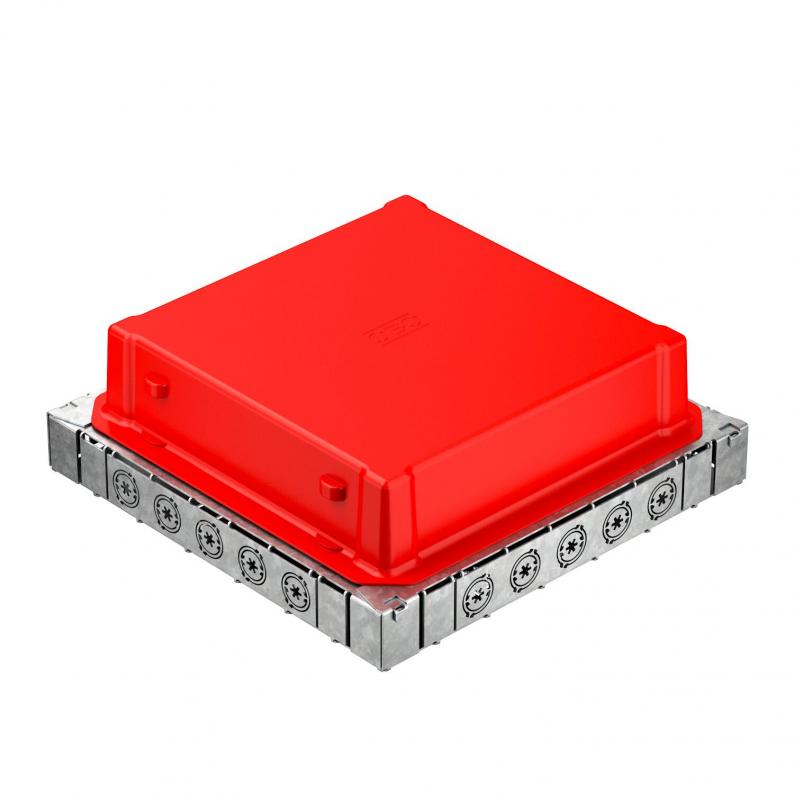

Caixa de pavimento com abertura de montagem fixa e constante, para uma tampa de tamanho 9. O material fornecido inclui uma cofragem através da qual é estabelecida a abertura de montagem. A caixa de pavimento está disposta sobre aberturas de montagem, para 2 ou 3 vias de calhas em chapa de aço de tamanho 25038, bem como seis tubos de instalação M20 ou M25 nos quatro lados. As caixas são adequadas essencialmente para a aplicação em estruturas de piso com pavimento em cimento, com uma altura de instalação até 105 mm.
Dados técnicos
Dimensões
| Comprimento | 308 mm |
|---|---|
| Largura | 308 mm |
| Altura | 106 mm |
Dados técnicos
| Altura do pavimento mín. | 65 mm |
|---|---|
| Altura máx. do soalho | 100 mm |
| Amplitude de nivelamento mín. | 62 mm |
| Amplitude de nivelamento máx. | 106 mm |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 250 mm |
| Largura da calha máx. | 250 mm |
| Abertura para instalação de Telitank no chão | não |
| Número dos aparelhos a instalar | 1 |
| Possibilidade de montagem de vedante | não |
| Separável | não |
| Placa de fundo | não |
| Apropriado para calha de instalação no pavimento | não |
| Retráctil ao nível do chão | não |
| Abertura para aparelhagem | quadrada |
| para a ligação de tubo | sim |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Tamanho nominal | 380 mm |
| Grau de proteção (IP), em utilização | IP20 |
| Conformidade com ROHS | sim |
| Altura da calha mín. | 38 mm |
| Altura da calha máx. | 38 mm |
| Dimensão | 308x308x92 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Caixa de aparelhagem UDS |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 7,9691 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 7,9691 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
