Caixa de pavimento UZD250-4
Tipo UZD250-4 120165
Ref. 7410070
EAN 4012197478490
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

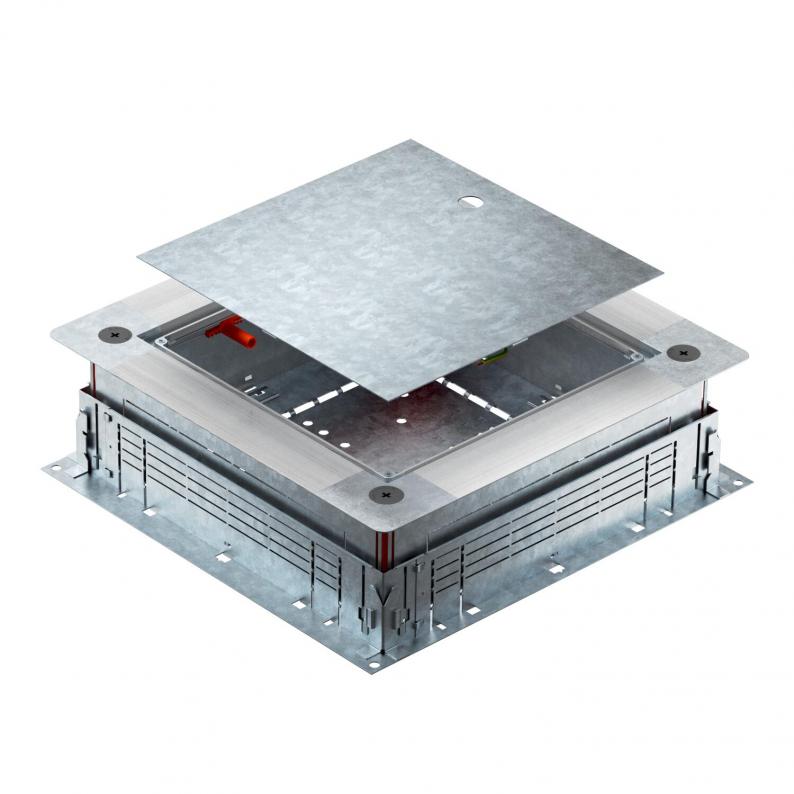

Caixa de pavimento para calhas de chão em pisos revestidos com betonilha, com paredes laterais de chapa de aço. Para a montagem de tampa em aro de redução (encomendar em separado). Pode ser continuamente nivelada até à altura da betonilha de 120 - 165 mm com o nivelamento rápido. A betonilha pode ser nivelada com a aresta de rebordo da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas. Introdução dos cabos e condutores com a calha EÜK de 2 peças.
Dados técnicos

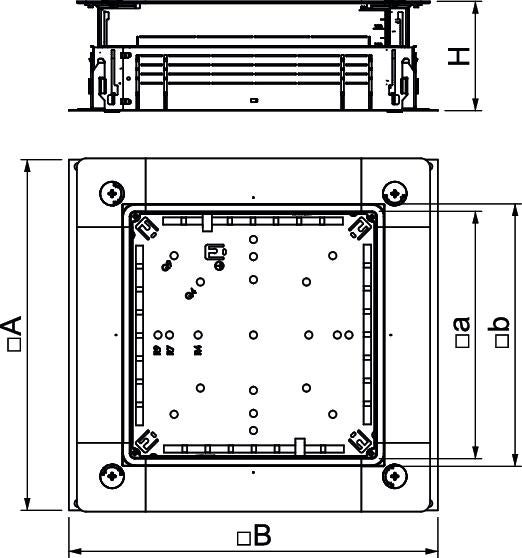

Dimensões
| Comprimento | 380 mm |
|---|---|
| Largura | 400 mm |
| Altura | 120 mm |
| Medida A | 380 mm |
| Medida B | 400 mm |
| Medida b | 283 mm |
| Medida a | 262 mm |
Dados técnicos
| Altura do pavimento mín. | 120 mm |
|---|---|
| Altura máx. do soalho | 165 mm |
| Modelo de tampa | universal |
| Amplitude de nivelamento mín. | 120 mm |
| Amplitude de nivelamento máx. | 165 mm |
| Altura mínima do pavimento | 80 |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 190 mm |
| Largura da calha máx. | 250 mm |
| Abertura para instalação de Telitank no chão | não |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Apropriado para calha de instalação no pavimento | sim |
| para a ligação de tubo | não |
| Tamanho nominal | 250 mm |
| Altura da calha mín. | 28 mm |
| Altura da calha máx. | 58 mm |
| Dimensão | 400x380x120 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
Downloads
0 selecionado
Ficha técnica (1)
Imagens do produto (2)
Versões
Tipo
Altura do pavimento mín.
Altura máx. do soalho
Modelo de tampa
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
Ref.
UZD250-4 80125
80
125
universal
250
28
58
7410068
UZD250-4 120165
120
165
universal
250
28
58
7410070
UZD250-4 160205
160
205
universal
250
28
58
7410072
Altura do pavimento mín.
Altura máx. do soalho
UZD250-4 80125
Ref.
7410068
Altura do pavimento mín.
80
Altura máx. do soalho
125
Modelo de tampa
universal
Tamanho nominal
250
Altura da calha mín.
28
Altura da calha máx.
58
UZD250-4 120165
Ref.
7410070
Altura do pavimento mín.
120
Altura máx. do soalho
165
Modelo de tampa
universal
Tamanho nominal
250
Altura da calha mín.
28
Altura da calha máx.
58
UZD250-4 160205
Ref.
7410072
Altura do pavimento mín.
160
Altura máx. do soalho
205
Modelo de tampa
universal
Tamanho nominal
250
Altura da calha mín.
28
Altura da calha máx.
58
