Caixa de pavimento UZD350-4
Tipo UZD350-4 80125
Ref. 7410074
EAN 4012197478544
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento para calhas de chão em pisos revestidos com betonilha, com paredes laterais de chapa de aço. Para a montagem de tampa em aro de redução (encomendar em separado). Pode ser continuamente nivelada até à altura da betonilha de 80 - 125 mm com o nivelamento rápido. A betonilha pode ser nivelada com a aresta de rebordo da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas. Introdução dos cabos e condutores com a calha EÜK de 2 peças.
Dados técnicos

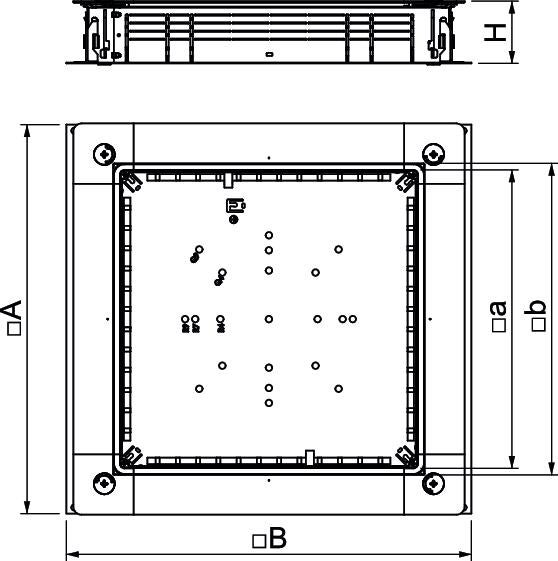

Dimensões
| Comprimento | 480 mm |
|---|---|
| Largura | 500 mm |
| Altura | 80 mm |
| Medida A | 480 mm |
| Medida B | 500 mm |
| Medida b | 383 mm |
| Medida a | 362 mm |
Dados técnicos
| Altura do pavimento mín. | 80 mm |
|---|---|
| Altura máx. do soalho | 125 mm |
| Modelo de tampa | universal |
| Amplitude de nivelamento mín. | 80 mm |
| Amplitude de nivelamento máx. | 125 mm |
| Altura mínima do pavimento | 80 |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 190 mm |
| Largura da calha máx. | 350 mm |
| Abertura para instalação de Telitank no chão | não |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Apropriado para calha de instalação no pavimento | sim |
| para a ligação de tubo | não |
| Tamanho nominal | 350 mm |
| Altura da calha mín. | 28 mm |
| Altura da calha máx. | 58 mm |
| Dimensão | 500x480x80 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
Downloads
0 selecionado
Ficha técnica (1)
Imagens do produto (2)
Versões
Tipo
Altura do pavimento mín.
Altura máx. do soalho
Modelo de tampa
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
Ref.
UZD350-4 80125
80
125
universal
350
28
58
7410074
UZD350-4 120165
120
165
universal
350
28
58
7410076
Altura do pavimento mín.
Altura máx. do soalho
UZD350-4 80125
Ref.
7410074
Altura do pavimento mín.
80
Altura máx. do soalho
125
Modelo de tampa
universal
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
58
UZD350-4 120165
Ref.
7410076
Altura do pavimento mín.
120
Altura máx. do soalho
165
Modelo de tampa
universal
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
58
