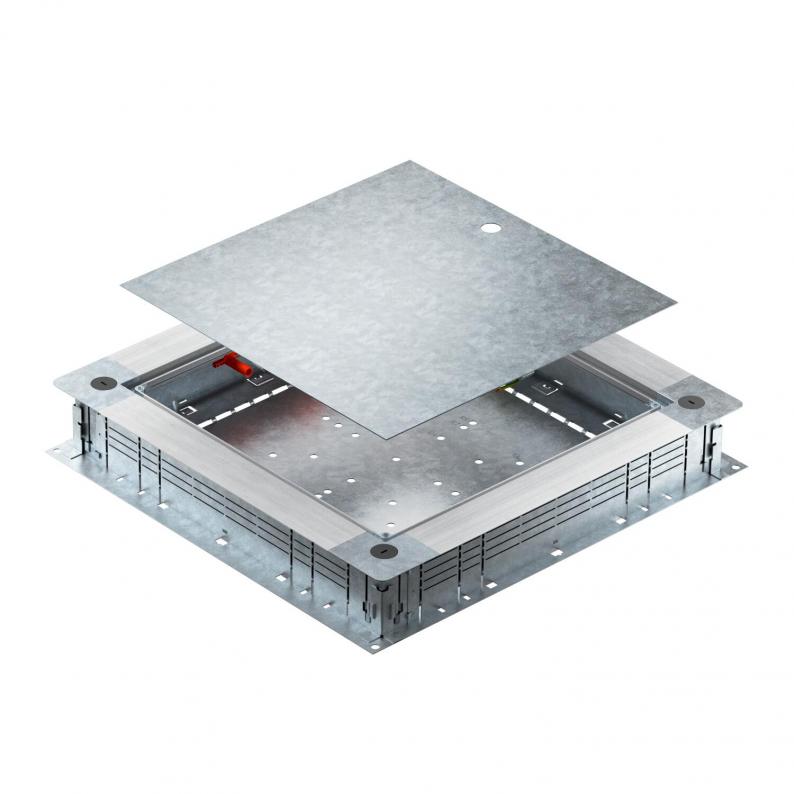

Caixa de pavimento UZD350-4
Tipo UZD350-4
Ref. 7410023
EAN 4012197375355
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento para calhas de chão revestidas com betonilha, com paredes laterais de chapa de aço. Para a montagem de tampa em aro de redução (encomendar em separado). Pode ser continuamente nivelada até à altura da betonilha de 80 - 160 mm com o nivelamento rápido. A betonilha pode ser nivelada com a aresta de descarga da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas. Introdução dos cabos e condutores com a calha EÜK de 2 peças.
Dados técnicos
Dimensões
| Comprimento | 480 mm |
|---|---|
| Largura | 500 mm |
| Altura | 80 mm |
| Medida A | 480 mm |
| Medida B | 500 mm |
| Medida b | 383 mm |
| Medida a | 362 mm |
Dados técnicos
| Altura do pavimento mín. | 80 mm |
|---|---|
| Altura máx. do soalho | 160 mm |
| Modelo de tampa | universal |
| Amplitude de nivelamento mín. | 80 mm |
| Amplitude de nivelamento máx. | 160 mm |
| Altura mínima do pavimento | 80 |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 190 mm |
| Largura da calha máx. | 350 mm |
| Abertura para instalação de Telitank no chão | não |
| Número dos aparelhos a instalar | 1 |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Apropriado para calha de instalação no pavimento | sim |
| Abertura para aparelhagem | quadrada |
| para a ligação de tubo | não |
| Tamanho nominal | 350 mm |
| Grau de proteção (IP), em utilização | IP20 |
| Conformidade com ROHS | Isento |
| Altura da calha mín. | 28 mm |
| Altura da calha máx. | 58 mm |
| Dimensão | 500x480x80 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Caixa de pavimento UZD |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 29,5817 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 29,5817 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
ASH 350-4 240
7410138
unid. de venda menor: 1 CJ
1CJ
CJ
ASH 350-4 320
7410140
unid. de venda menor: 1 CJ
1CJ
CJ
Tipo
ASH 350-4 240
unid. de venda menor: 1 CJ
1CJ
CJ
Tipo
ASH 350-4 320
unid. de venda menor: 1 CJ
1CJ
CJ
