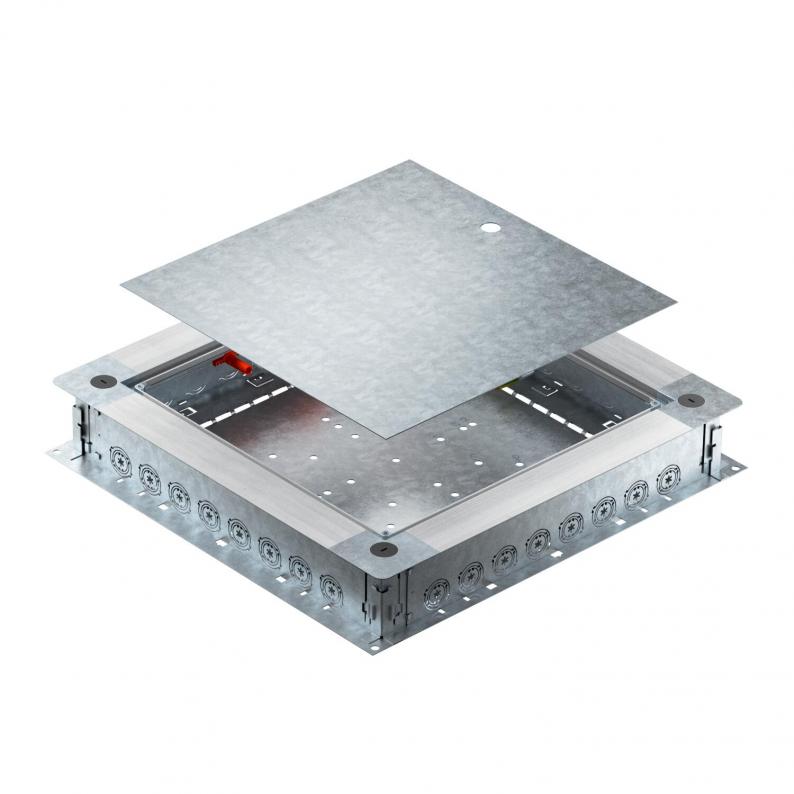

Caixa de pavimento UZD350-4 R
Tipo UZD350-4 R
Ref. 7410025
EAN 4012197375386
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Tamanho nominal
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento UZD350-4 R com paredes laterais em chapa de aço. Para a montagem de tampa em aro de redução (encomendar em separado). Pode ser continuamente nivelada até à altura da betonilha de 80 - 160 mm com o nivelamento rápido. A betonilha pode ser nivelada com a aresta de descarga da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas. Introdução dos cabos e condutores através das entradas dos tubos. Entrada de tubos lateral para 8 tubos de instalação com diâmetros M20, M25 e M32.
Dados técnicos
Dimensões
| Comprimento | 480 mm |
|---|---|
| Largura | 500 mm |
| Altura | 80 mm |
| Medida A | 480 mm |
| Medida B | 500 mm |
| Medida b | 383 mm |
| Medida a | 362 mm |
Dados técnicos
| Altura do pavimento mín. | 80 mm |
|---|---|
| Altura máx. do soalho | 160 mm |
| Modelo de tampa | universal |
| Amplitude de nivelamento mín. | 80 mm |
| Amplitude de nivelamento máx. | 160 mm |
| Altura mínima do pavimento | 80 |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Abertura para instalação de Telitank no chão | não |
| Número dos aparelhos a instalar | 1 |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Apropriado para calha de instalação no pavimento | não |
| Abertura para aparelhagem | quadrada |
| para a ligação de tubo | sim |
| Tamanho nominal | 350 mm |
| Grau de proteção (IP), em utilização | IP20 |
| Conformidade com ROHS | Isento |
| Dimensão | 500x480x80 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Caixa de pavimento UZD |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 29,833 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 29,833 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 7400505
Aro de redução 350 tamanho 4Tipo
DUG 350-3 4
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7400509
Aro de redução 350 tamanho 6Tipo
DUG 350-3 6
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (3)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Altura do pavimento mín.
Altura máx. do soalho
Modelo de tampa
Abertura para aparelhagem
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
Ref.
UZD250-4
80
160
universal
quadrada
250
28
58
7410022
UZD350-4
80
160
universal
quadrada
350
28
58
7410023
UZD350-4 R
80
160
universal
quadrada
350
7410025
UZD250-4 R
80
160
universal
quadrada
250
7410026
Tamanho nominal
UZD250-4
Ref.
7410022
Altura do pavimento mín.
80
Altura máx. do soalho
160
Modelo de tampa
universal
Abertura para aparelhagem
quadrada
Tamanho nominal
250
Altura da calha mín.
28
Altura da calha máx.
58
UZD350-4
Ref.
7410023
Altura do pavimento mín.
80
Altura máx. do soalho
160
Modelo de tampa
universal
Abertura para aparelhagem
quadrada
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
58
UZD350-4 R
Ref.
7410025
Altura do pavimento mín.
80
Altura máx. do soalho
160
Modelo de tampa
universal
Abertura para aparelhagem
quadrada
Tamanho nominal
350
UZD250-4 R
Ref.
7410026
Altura do pavimento mín.
80
Altura máx. do soalho
160
Modelo de tampa
universal
Abertura para aparelhagem
quadrada
Tamanho nominal
250
