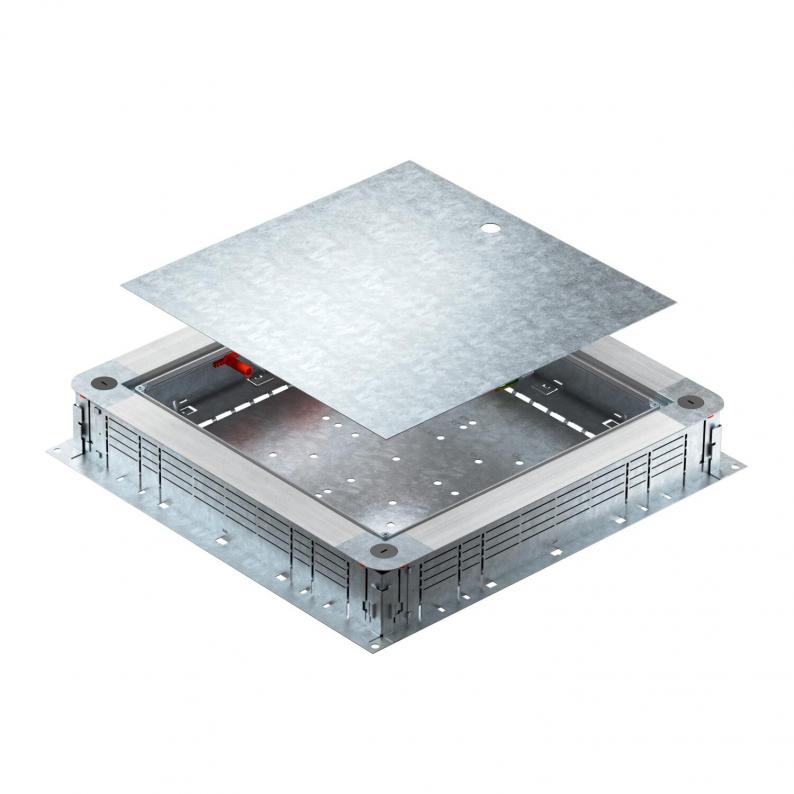

Caixa de pavimento UZD350-4 SO
Tipo UZD350-4 SO
Ref. 7410011
EAN 4012197408763
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento para calhas de chão em pisos revestidos com betonilha, com paredes laterais de chapa de aço. Para a montagem de tampa em aro de redução (encomendar em separado). Pode ser continuamente nivelada até à altura da betonilha de 115 - 160 mm com o nivelamento rápido. A betonilha pode ser nivelada com a aresta de rebordo da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas. Introdução dos cabos e condutores com a calha EÜK de 2 peças.
Dados técnicos
Dimensões
| Comprimento | 480 mm |
|---|---|
| Largura | 500 mm |
| Altura | 80 mm |
| Medida A | 480 mm |
| Medida B | 500 mm |
| Medida b | 383 mm |
| Medida a | 362 mm |
Dados técnicos
| Altura do pavimento mín. | 115 mm |
|---|---|
| Altura máx. do soalho | 160 mm |
| Modelo de tampa | universal |
| Amplitude de nivelamento mín. | 115 mm |
| Amplitude de nivelamento máx. | 160 mm |
| Altura mínima do pavimento | 115 |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 190 mm |
| Largura da calha máx. | 350 mm |
| Abertura para instalação de Telitank no chão | não |
| Número dos aparelhos a instalar | 1 |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Apropriado para calha de instalação no pavimento | sim |
| Abertura para aparelhagem | quadrada |
| para a ligação de tubo | não |
| Tamanho nominal | 350 mm |
| Grau de proteção (IP), em utilização | IP20 |
| Altura da calha mín. | 28 mm |
| Altura da calha máx. | 58 mm |
| Dimensão | 500x480x80 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Caixa de pavimento UZD |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (1)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Versões
Tipo
Altura do pavimento mín.
Altura máx. do soalho
Modelo de tampa
Abertura para aparelhagem
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
Ref.
UZD350-4
80
160
universal
quadrada
350
28
58
7410023
UZD350-4 SO
115
160
universal
quadrada
350
28
58
7410011
Altura do pavimento mín.
UZD350-4
Ref.
7410023
Altura do pavimento mín.
80
Altura máx. do soalho
160
Modelo de tampa
universal
Abertura para aparelhagem
quadrada
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
58
UZD350-4 SO
Ref.
7410011
Altura do pavimento mín.
115
Altura máx. do soalho
160
Modelo de tampa
universal
Abertura para aparelhagem
quadrada
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
58
