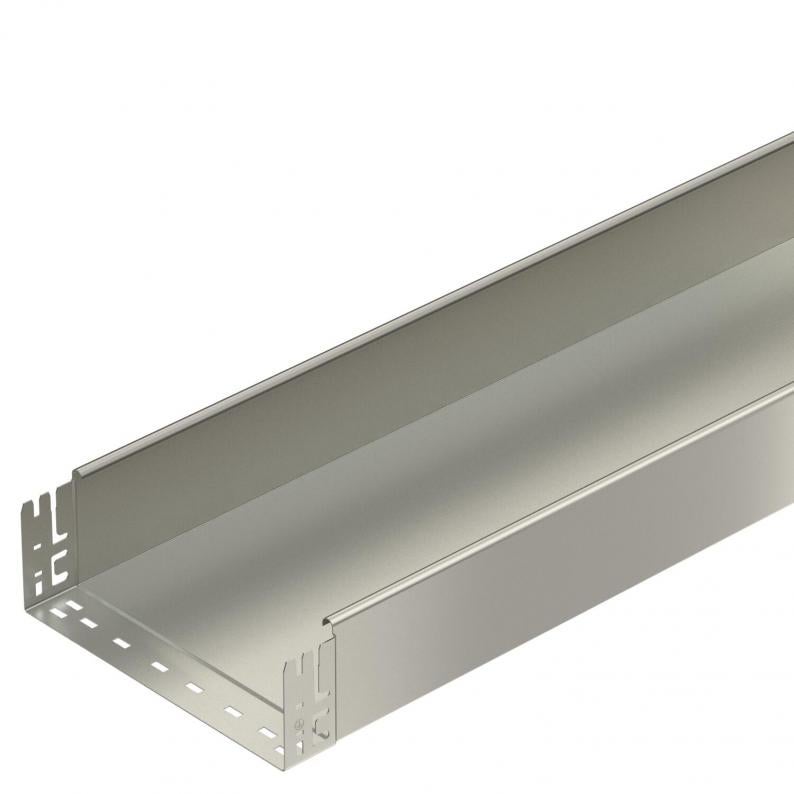

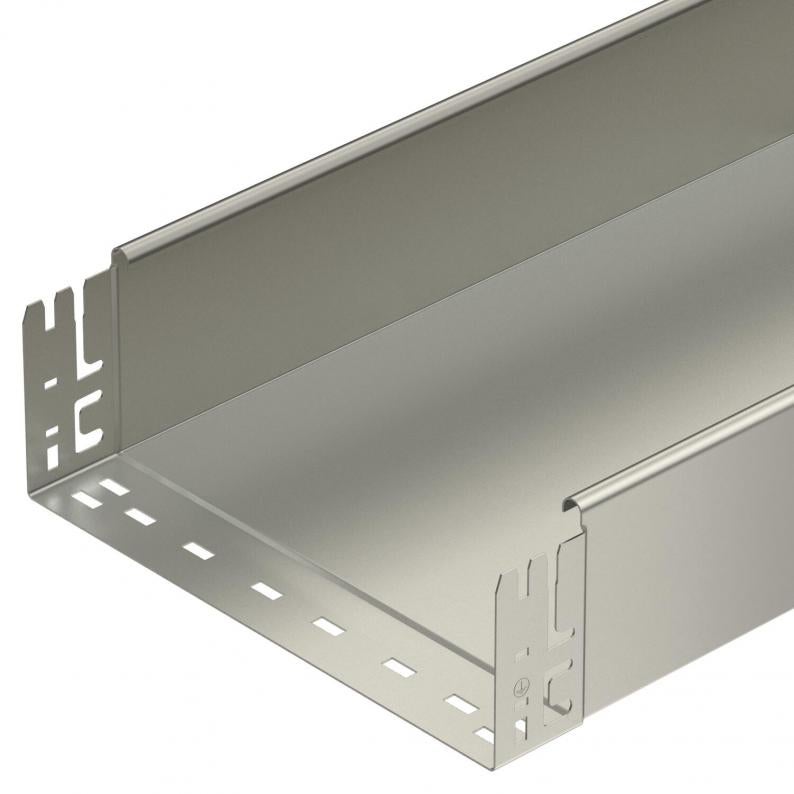

Calha para cabos em chapa MKS-Magic® 110 não perfurada A2
Tipo MKSMU 130 A2
Ref. 6059422
EAN 4012195832300
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 300 mm |
| Altura | 110 mm |
| Medida B | 300 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 328 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 32800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x300x3050 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,85 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,3 kN/m |
| Distância de apoio de 2,5m | 0,75 kN/m |
| Distância de apoio de 3,0m | 0,6 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 20,8606 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 20,8606 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSMU 120 A2
3050
200
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059420
MKSMU 130 A2
3050
300
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059422
MKSMU 140 A2
3050
400
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059424
Largura
MKSMU 120 A2
Ref.
6059420
Comprimento
3050
Largura
200
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSMU 130 A2
Ref.
6059422
Comprimento
3050
Largura
300
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSMU 140 A2
Ref.
6059424
Comprimento
3050
Largura
400
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
