Camimho de cabos em varão C CGR 50 FT
Tipo CGR 50 100 FT
Ref. 6017436
EAN 4012196013999
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição

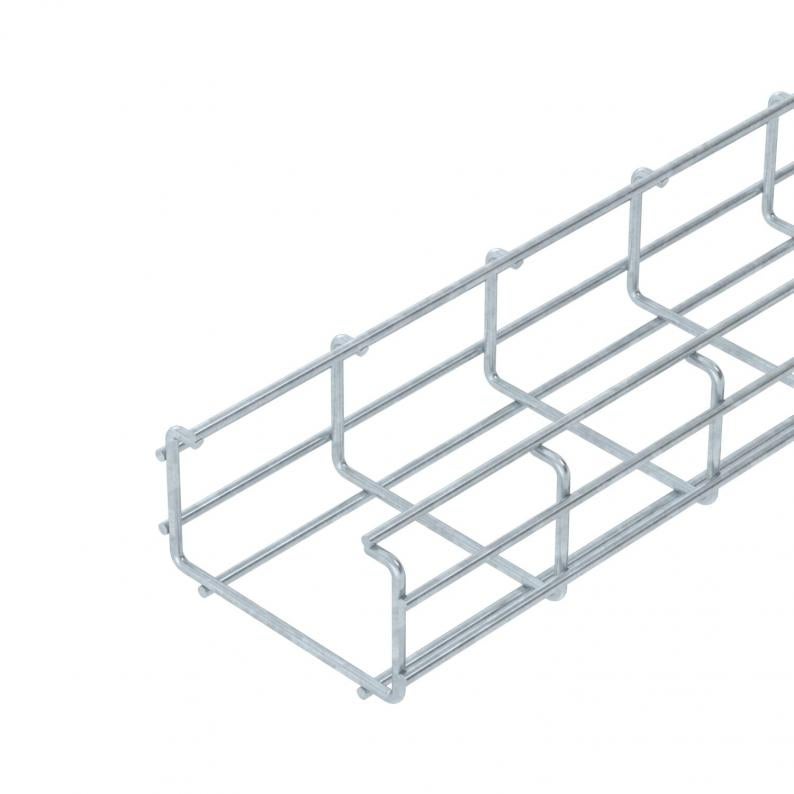

Caminho de cabos em varão eletrosoldado em C com altura lateral de 50 mm.
Atenuação da blindagem magnética 15 dB
Atenuação da blindagem magnética 15 dB
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 50 mm |
| Medida A | 76 mm |
| Medida B | 117 mm |
| Medida H | 67 mm |
| Medida l1 | 75 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 34 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 3400 mm² |
| Separador integrado | sem |
| Forma do perfil | Forma em C |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 4,5 mm |
| Dimensão | 50x100x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série CGR |
Cargas
| Distância de apoio de 1,0 m | 0,95 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,6 kN/m |
| Distância de apoio de 2,0m | 0,35 kN/m |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,7445 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,7445 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6017320
Derivação vertical 45º FTTipo
MW 45 SL10 FT
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Ref. 6017347
Suporte de união 90º FTTipo
MW 90 SL17 FT
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
CGR 50 50 FT
3000
50
50
não
13
4,5
6017428
CGR 50 100 FT
3000
100
50
não
34
4,5
6017436
CGR 50 200 FT
3000
200
50
não
75
4,5
6017444
CGR 50 400 FT
3000
400
50
não
157
4,5
6017460
Largura
Secção transversal útil
CGR 50 50 FT
Ref.
6017428
Comprimento
3000
Largura
50
Altura
50
Funktionsgaranti
não
Secção transversal útil
13
Diâmetro do arame
4,5
CGR 50 100 FT
Ref.
6017436
Comprimento
3000
Largura
100
Altura
50
Funktionsgaranti
não
Secção transversal útil
34
Diâmetro do arame
4,5
CGR 50 200 FT
Ref.
6017444
Comprimento
3000
Largura
200
Altura
50
Funktionsgaranti
não
Secção transversal útil
75
Diâmetro do arame
4,5
CGR 50 400 FT
Ref.
6017460
Comprimento
3000
Largura
400
Altura
50
Funktionsgaranti
não
Secção transversal útil
157
Diâmetro do arame
4,5
