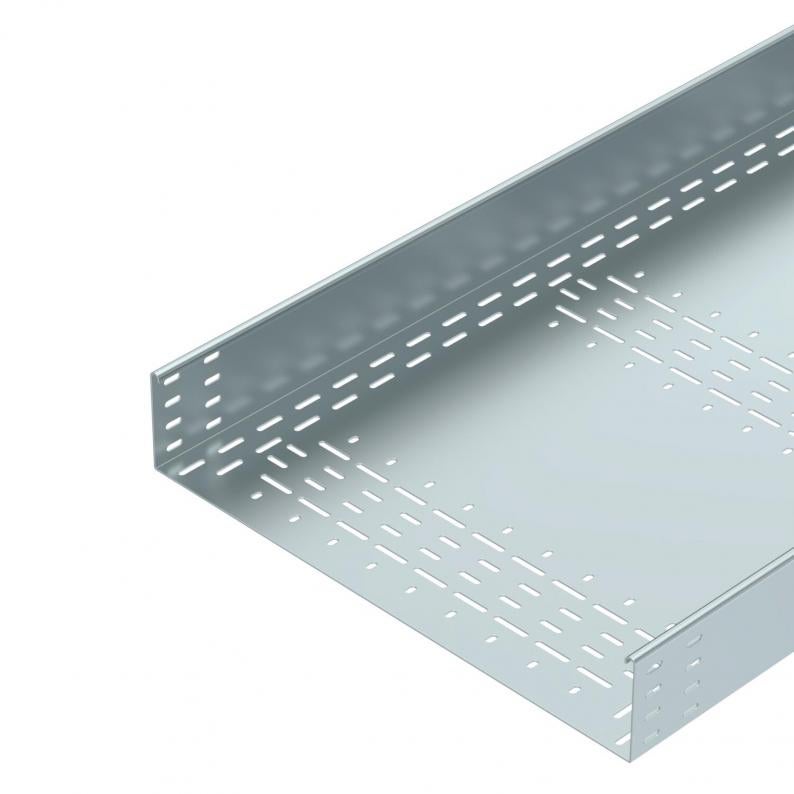

Caminho de cabos em chapa BKRS 110 FS
Tipo BKRS 1160 FS
Ref. 6061991
EAN 4012196147090
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos para passagens BKRS, para grandes cargas com base perfurada, altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa apresenta, nas extremidades, as abas perfuradas.
As respetivas uniões devem ser encomendadas separadamente.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 110 mm |
| Medida L | 3000 mm |
| Medida B | 600 mm |
| Medida H | 110 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 656 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 2 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 65600 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x600x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série BKRS |
Cargas
| Distância de apoio de 1,5m | 1,67 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,46 kN/m |
| Distância de apoio de 2,5m | 1,2 kN/m |
| Distância de apoio de 3,0m | 0,92 kN/m |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 29,6165 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 29,6165 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Certificados (1)
Instruções e ajudas (5)
Imagens do produto (4)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
BKRS 1110 FS
3000
100
não
2
galvanizado pelo método Sendzimir
Aço
6061981
BKRS 1120 FS
3000
200
não
2
galvanizado pelo método Sendzimir
Aço
6061983
BKRS 1130 FS
3000
300
não
2
galvanizado pelo método Sendzimir
Aço
6061985
BKRS 1140 FS
3000
400
não
2
galvanizado pelo método Sendzimir
Aço
6061987
BKRS 1150 FS
3000
500
não
2
galvanizado pelo método Sendzimir
Aço
6061989
BKRS 1160 FS
3000
600
não
2
galvanizado pelo método Sendzimir
Aço
6061991
Largura
BKRS 1110 FS
Ref.
6061981
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
BKRS 1120 FS
Ref.
6061983
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
BKRS 1130 FS
Ref.
6061985
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
BKRS 1140 FS
Ref.
6061987
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
BKRS 1150 FS
Ref.
6061989
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
BKRS 1160 FS
Ref.
6061991
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
