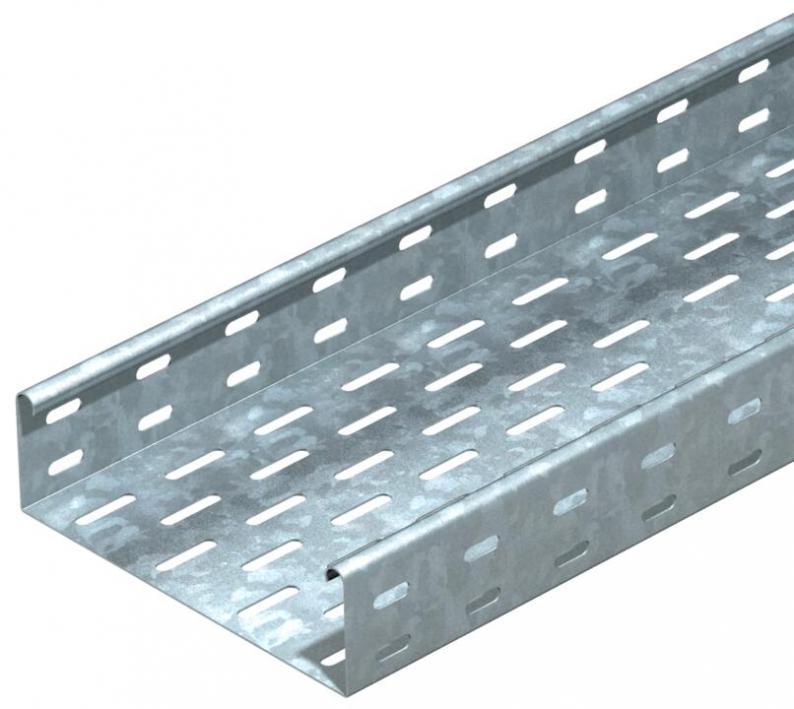

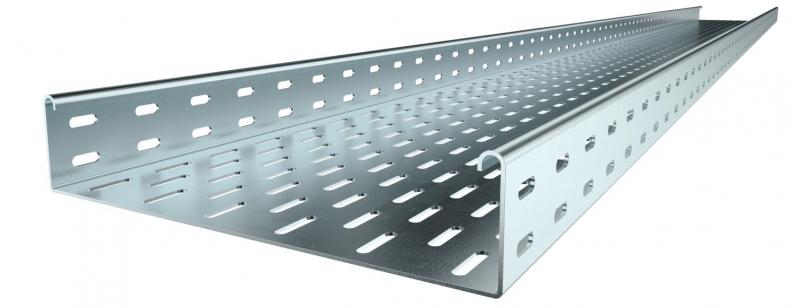

Caminho de cabos em chapa EKS 60 FS
Tipo EKS 620 FS
Ref. 6056229
EAN 4012196114672
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
EKS 60 = Sistema de caminho de cabos para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Em todas as versões, as respectivas uniões devem ser encomendadas separadamente.
Dados técnicos

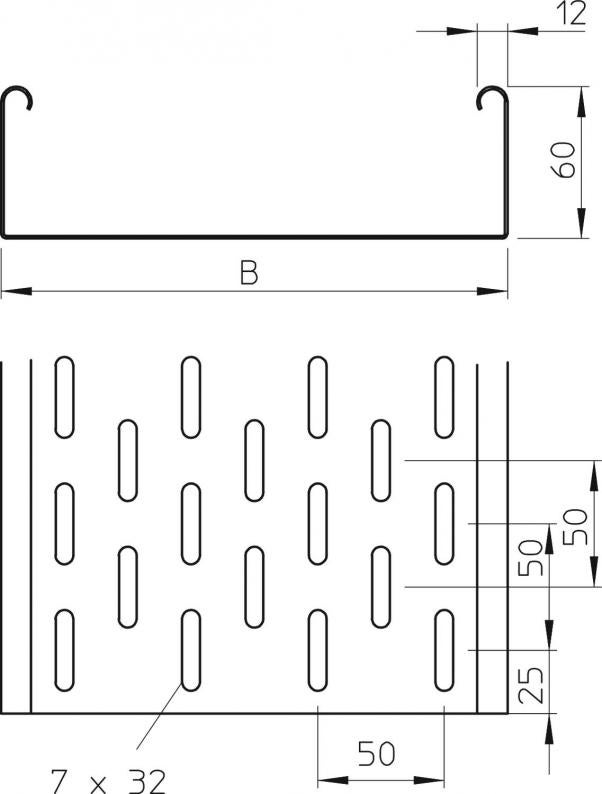

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 60 mm |
| Medida B | 200 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 118 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 2 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 11800 mm² |
| Com tampa | não |
| Dimensão | 60 x 200 |
| Conformidade com ROHS | sim |
| Dimensão | 60x200x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série EKS |
Cargas
| Distância de apoio de 1,5m | 3,3 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,2 kN/m |
| Distância de apoio de 2,5m | 1,6 kN/m |
| Distância de apoio de 3,0m | 0,95 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 13,249 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,249 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
EKS 610 FS
3000
100
não
2
galvanizado pelo método Sendzimir
Aço
6056148
EKS 620 FS
3000
200
não
2
galvanizado pelo método Sendzimir
Aço
6056229
EKS 630 FS
3000
300
não
2
galvanizado pelo método Sendzimir
Aço
6056326
EKS 640 FS
3000
400
não
2
galvanizado pelo método Sendzimir
Aço
6056423
EKS 650 FS
3000
500
não
2
galvanizado pelo método Sendzimir
Aço
6056520
EKS 660 FS
3000
600
não
2
galvanizado pelo método Sendzimir
Aço
6056628
Largura
EKS 610 FS
Ref.
6056148
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
EKS 620 FS
Ref.
6056229
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
EKS 630 FS
Ref.
6056326
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
EKS 640 FS
Ref.
6056423
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
EKS 650 FS
Ref.
6056520
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
EKS 660 FS
Ref.
6056628
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
2
Superfície
galvanizado pelo método Sendzimir
Material
Aço
