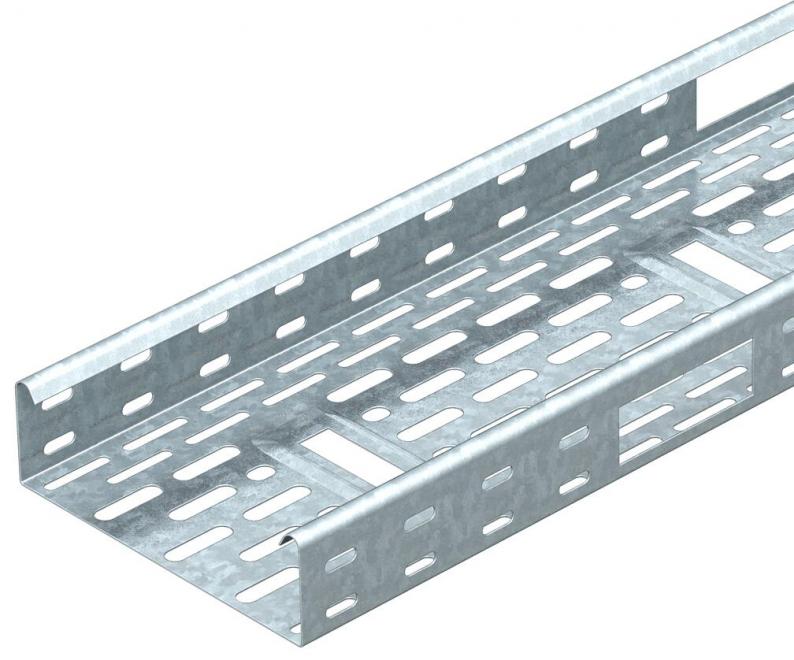

Caminho de cabos em chapa IKS 60 FS
Tipo IKS 620 FS
Ref. 6087132
EAN 4012196335053
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
IKS 60 = Sistema de instalação de caminhos de cabos em chapa com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Sistema de caminhos de cabos em chapa com 30% de perfuração, conforme a directiva VdS 2092, para a aplicação sob sistemas de sprinklers.
Passagem de cabos na base a partir de 200 mm de largura. Perfuração lateral desfazada a cada 300 mm.
As respectivas uniões devem ser encomendadas separadamente.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 60 mm |
| Medida B | 200 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 118 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 11800 mm² |
| Com tampa | não |
| Dimensão | 60 x 200 |
| Conformidade com ROHS | sim |
| Dimensão | 60x200x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Aplicação sistema de pulverizadores | sim |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série IKS |
Cargas
| Distância de apoio de 1,0 m | 0,9 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,77 kN/m |
| Distância de apoio de 2,0m | 0,6 kN/m |
| Distância de apoio de 2,5m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 6,0838 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,0838 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
IKS 610 FS
3000
100
não
1
galvanizado pelo método Sendzimir
Aço
6087116
IKS 620 FS
3000
200
não
1
galvanizado pelo método Sendzimir
Aço
6087132
IKS 630 FS
3000
300
não
1
galvanizado pelo método Sendzimir
Aço
6087140
IKS 640 FS
3000
400
não
1,5
galvanizado pelo método Sendzimir
Aço
6087159
Largura
Espessura das chapas
IKS 610 FS
Ref.
6087116
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
IKS 620 FS
Ref.
6087132
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
IKS 630 FS
Ref.
6087140
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
IKS 640 FS
Ref.
6087159
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
