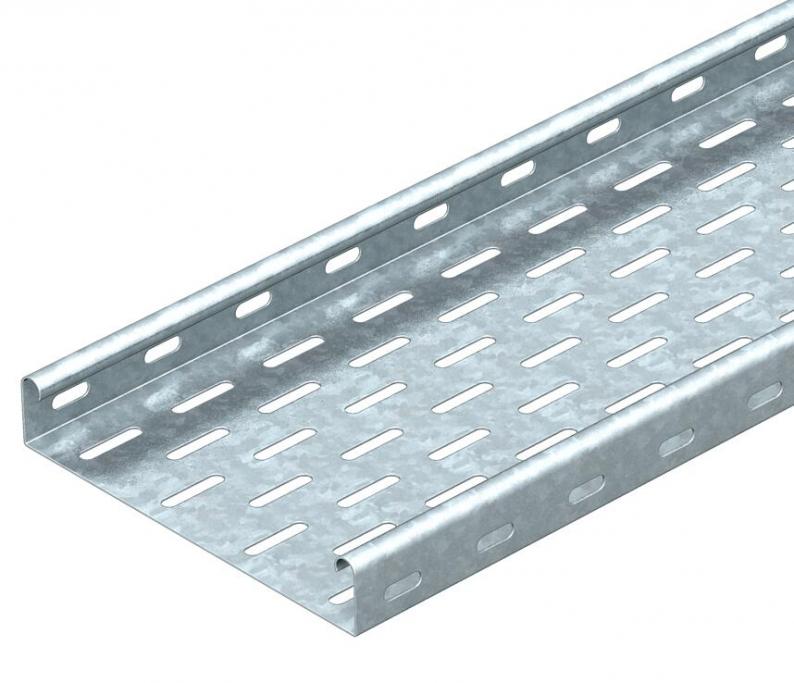

Caminho de cabos em chapa MKS 35 FS
Tipo MKS 330 FS
Ref. 6053637
EAN 4012196059591
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
MKS 35 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 35 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos

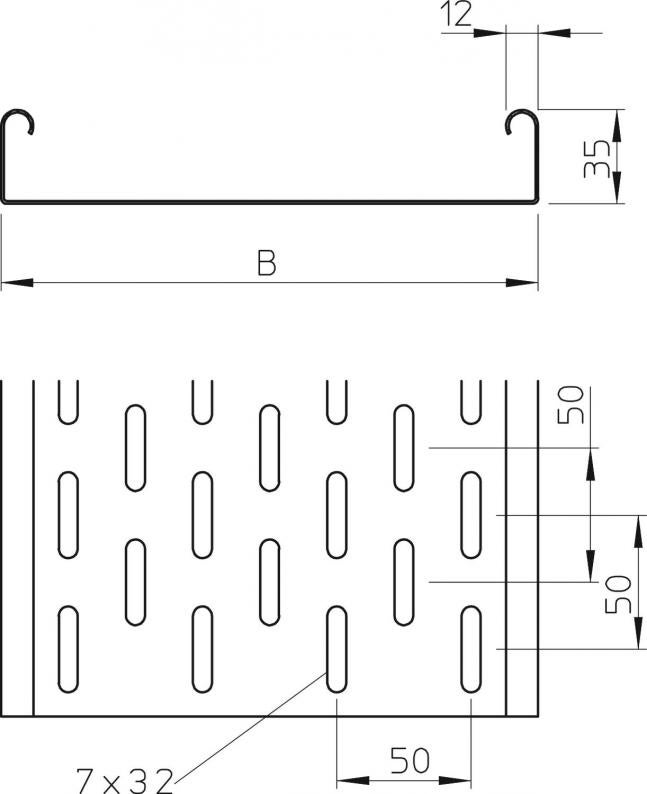

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 300 mm |
| Altura | 35 mm |
| Medida B | 300 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Secção transversal útil | 103 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Secção transversal útil | 10300 mm² |
| Com tampa | não |
| Dimensão | 35 x 300 |
| Conformidade com ROHS | sim |
| Dimensão | 35x300x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série MKS |
Cargas
| Distância de apoio de 1,0 m | 1,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,3 kN/m |
| Distância de apoio de 3,0m | 0,2 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,1067 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,1067 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
MKS 310 FS
3000
100
não
1
galvanizado pelo método Sendzimir
Aço
6053548
MKS 320 FS
3000
200
não
1
galvanizado pelo método Sendzimir
Aço
6053599
MKS 330 FS
3000
300
não
1
galvanizado pelo método Sendzimir
Aço
6053637
Largura
MKS 310 FS
Ref.
6053548
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 320 FS
Ref.
6053599
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 330 FS
Ref.
6053637
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
