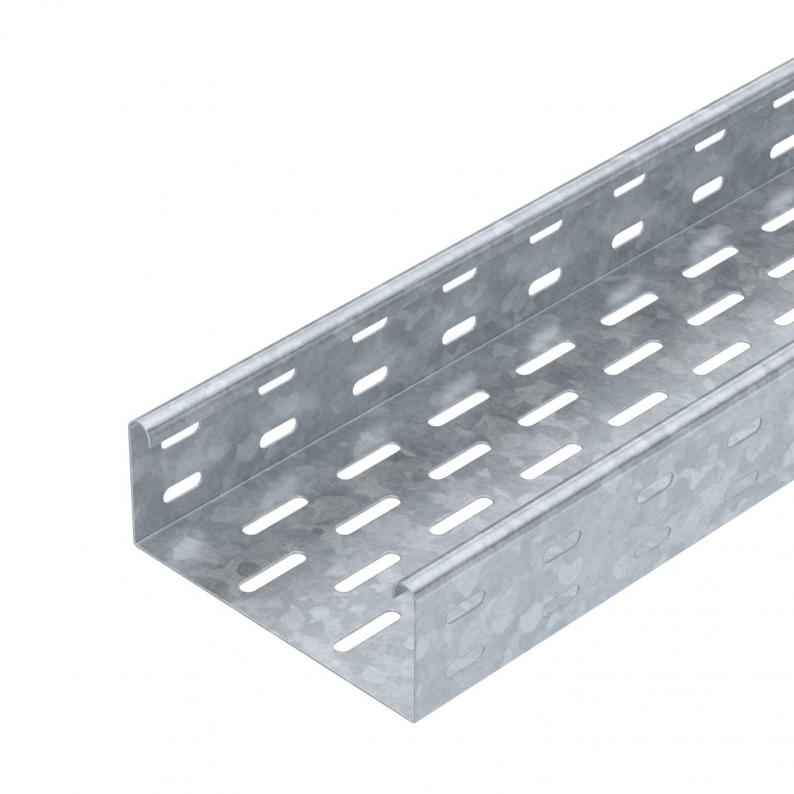

Caminho de cabos em chapa MKS 60 FT

Caminho de cabos em chapa MKS 60 FT

Tipo MKS 615 FT
Ref. 6055559
EAN 4012196387915
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento3000 mm
Largura150 mm
Altura60 mm
Medida B150 mm
Medida W150 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão conectorsem conector
Versão para grandes cargasnão
Secção transversal útil88 cm²
Aço inoxidável, decapadonão
Espessura das chapas1 mm
Instalação no pavimentosim
Representação de orifícios NATOnão
Secção transversal útil8800 mm²
Com tampanão
Dimensão60 x 150
Conformidade com ROHSsim
Dimensão60x150x3000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Tipo de conector sistema de caminhos de cabosaparafusado
Série do produtoSérie MKS

Cargas

Distância de apoio de 1,5m1,5 kN/m
Distância de apoio de 1,75m1,25 kN/m
Distância de apoio de 2,0m1 kN/m
Distância de apoio de 2,5m0,5 kN/m
Diagrama de cargas do caminho de cabos do tipo MKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão5,3645 kg CO2e / 1 Metro
CO₂ Footprint (GWP)5,3645 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema

Ref. 6067603

União reta FT
Tipo
RLVK 60 FT

unid. de venda menor: 10 Unidade

Unidade

Tipo
SSLB 150 DD

unid. de venda menor: 20 Unidade

Unidade

Ref. 6036132

Ângulo 45º 60 FT
Tipo
RB 45 615 FT

unid. de venda menor: 1 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (4)
Imagens do produto (3)
Downloads de dados 3D (1)

Versões

Largura
MKS 610 FT
Ref.
6055532
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
MKS 615 FT
Ref.
6055559
Comprimento
3000
Largura
150
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
MKS 620 FT
Ref.
6055575
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
MKS 630 FT
Ref.
6055613
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
MKS 640 FT
Ref.
6055664
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
MKS 650 FT
Ref.
6055699
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
MKS 660 FT
Ref.
6055710
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
