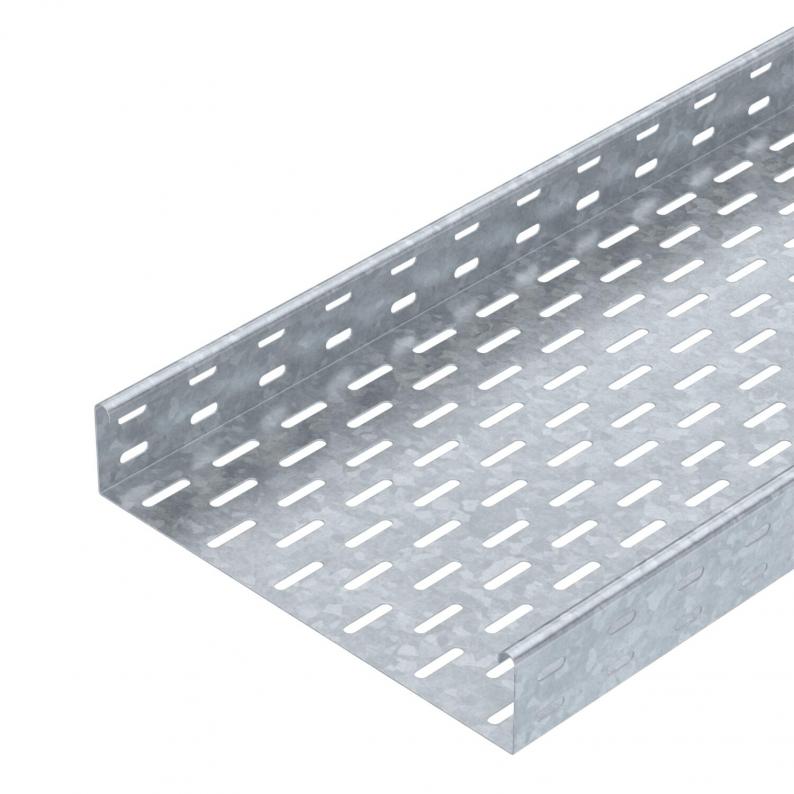

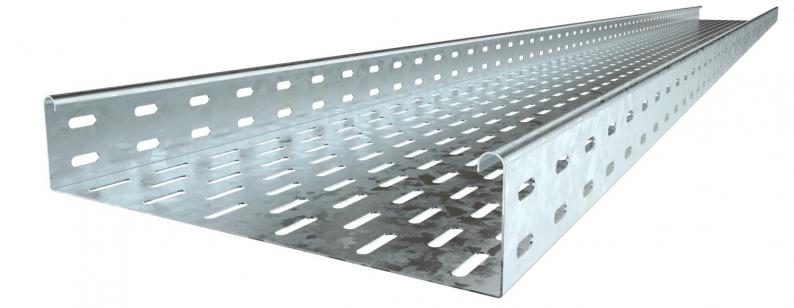

Caminho de cabos em chapa MKS 60 FT

Caminho de cabos em chapa MKS 60 FT

Tipo MKS 630 FT
Ref. 6055613
EAN 4012196060139
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento3000 mm
Largura300 mm
Altura60 mm
Medida B300 mm
Medida W300 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão conectorsem conector
Versão para grandes cargasnão
Secção transversal útil178 cm²
Aço inoxidável, decapadonão
Espessura das chapas1 mm
Instalação no pavimentosim
Representação de orifícios NATOnão
Secção transversal útil17800 mm²
Com tampanão
Dimensão60 x 300
Conformidade com ROHSsim
Dimensão60x300x3000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Tipo de conector sistema de caminhos de cabosaparafusado
Série do produtoSérie MKS

Cargas

Distância de apoio de 1,5m1,5 kN/m
Distância de apoio de 1,75m1,25 kN/m
Distância de apoio de 2,0m1 kN/m
Distância de apoio de 2,5m0,5 kN/m
Diagrama de cargas do caminho de cabos do tipo MKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão7,9894 kg CO2e / 1 Metro
CO₂ Footprint (GWP)7,9894 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2
