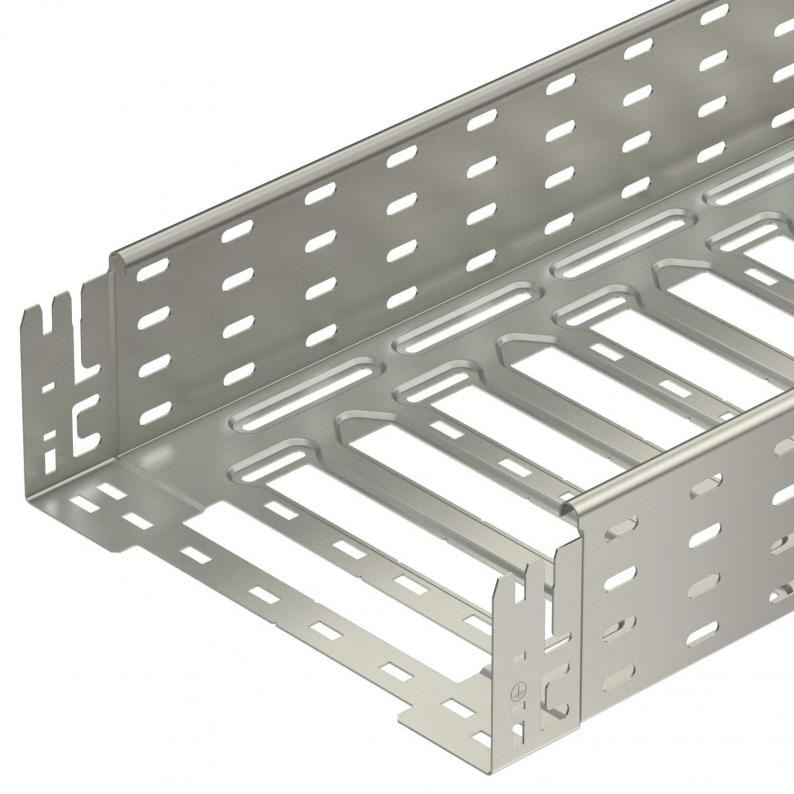

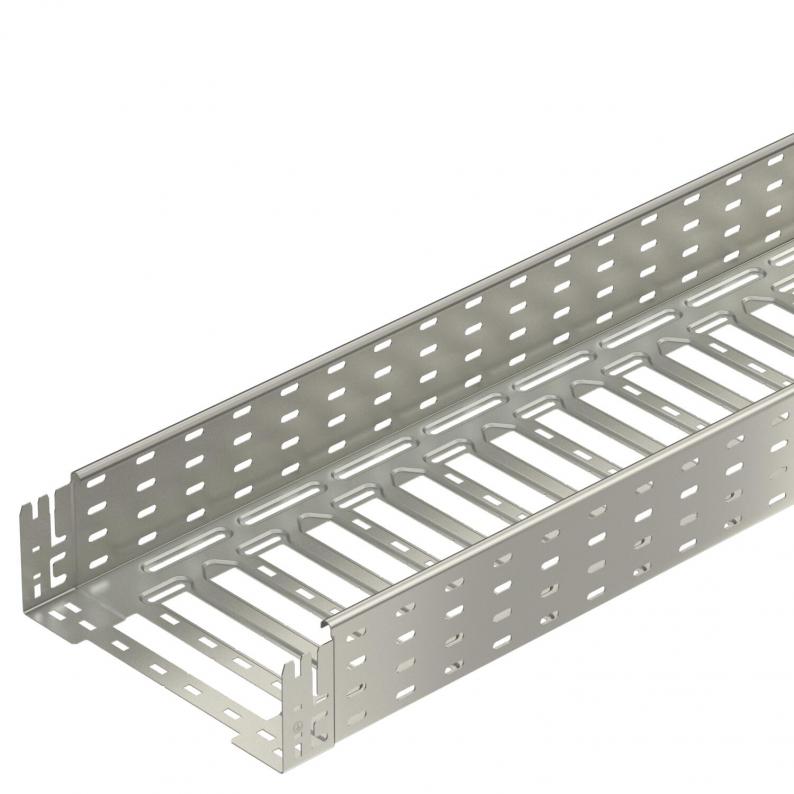

Caminho de cabos em chapa MKS-Magic® 110 A2
Tipo MKSM 130 A2
Ref. 6059196
EAN 4012195831181
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 300 mm |
| Altura | 110 mm |
| Medida y | 262 mm |
| Medida L | 180 mm |
| Medida B | 300 mm |
| Medida x | 196 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 328 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 32800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x300x3050 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Aplicação sistema de pulverizadores | sim |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,45 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,2 kN/m |
| Distância de apoio de 2,5m | 0,95 kN/m |
| Distância de apoio de 3,0m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 20,8717 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 20,8717 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSM 110 A2
3050
100
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059190
MKSM 120 A2
3050
200
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059194
MKSM 130 A2
3050
300
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059196
MKSM 140 A2
3050
400
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059198
MKSM 150 A2
3050
500
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059200
MKSM 160 A2
3050
600
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059202
Largura
MKSM 110 A2
Ref.
6059190
Comprimento
3050
Largura
100
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSM 120 A2
Ref.
6059194
Comprimento
3050
Largura
200
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSM 130 A2
Ref.
6059196
Comprimento
3050
Largura
300
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSM 140 A2
Ref.
6059198
Comprimento
3050
Largura
400
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSM 150 A2
Ref.
6059200
Comprimento
3050
Largura
500
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
MKSM 160 A2
Ref.
6059202
Comprimento
3050
Largura
600
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável, livre de ferrugem 1.4301
Cor
aço inoxidável
