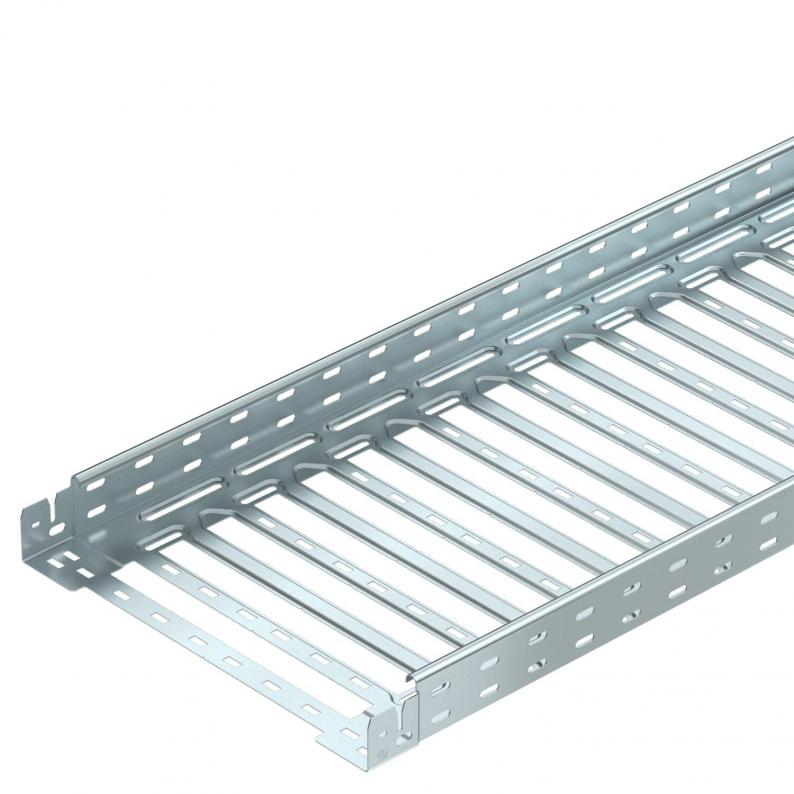

Caminho de cabos em chapa MKS-Magic® 60 FS
Tipo MKSM 640 FS
Ref. 6059008
EAN 4012195829966
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
Caminho de cabos com largura de 200 mm com perfuração de 30%, de acordo com a diretriz VdS 2092, adequado para uso em sistemas de aspersão.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
Caminho de cabos com largura de 200 mm com perfuração de 30%, de acordo com a diretriz VdS 2092, adequado para uso em sistemas de aspersão.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 400 mm |
| Altura | 60 mm |
| Medida y | 362 mm |
| Medida L | 280 mm |
| Medida B | 400 mm |
| Medida x | 296 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 238 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 23800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x400x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Aplicação sistema de pulverizadores | sim |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1 kN/m |
| Distância de apoio de 2,5m | 0,7 kN/m |
| Classe de carga NEMA | 8A |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,7747 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,7747 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068922
Conjunto de união rápida Magic FSTipo
KTSMV 640 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Certificados (4)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSM 610 FS
3050
100
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059000
MKSM 615 FS
3050
150
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059002
MKSM 620 FS
3050
200
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059004
MKSM 630 FS
3050
300
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059006
MKSM 640 FS
3050
400
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059008
MKSM 650 FS
3050
500
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059010
MKSM 660 FS
3050
600
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059012
