Caminho de cabos em chapa para grandes vãos WKSG 110 FT
Tipo WKSG 140 FT
Ref. 6098149
EAN 4012196034277
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 6 m
6m
m
Descrição

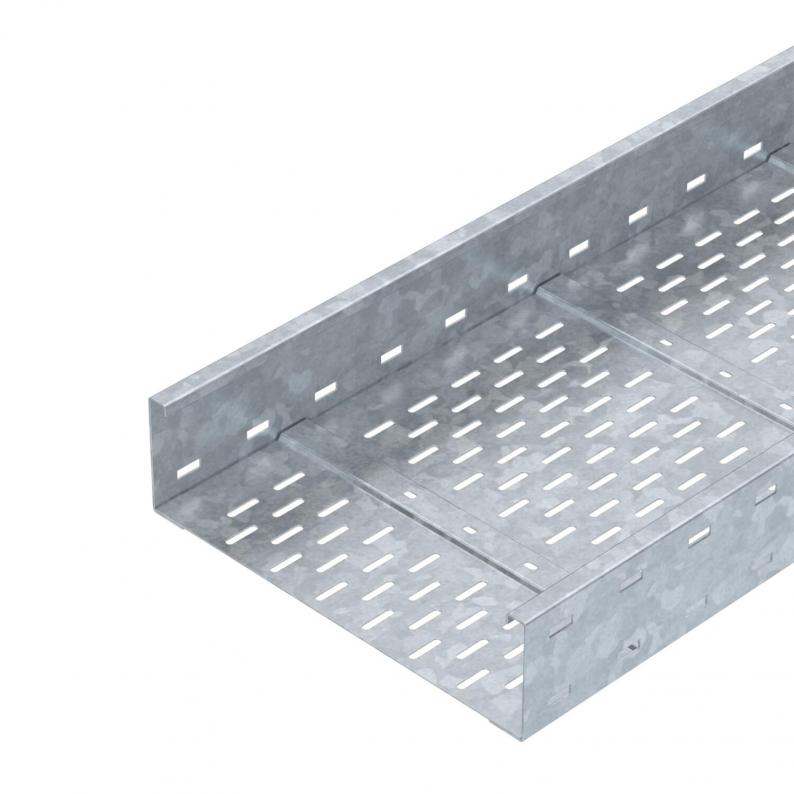

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.
Dados técnicos
Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 110 mm |
| Medida L | 6000 mm |
| Medida B | 400 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | sim |
| Secção transversal útil | 408 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 2 mm |
| Instalação no pavimento | sim |
| Secção transversal útil | 40800 mm² |
| Dimensão | 110 x 400 |
| Conformidade com ROHS | sim |
| Dimensão | 110x400x6000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Comprimento útil | 6000 mm |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série WKSG |
Cargas
| Distância de apoio de 3,0m | 2,9 kN/m |
|---|---|
| Distância de apoio de 3,5m | 2,43 kN/m |
| Distância de apoio de 4,0m | 2 kN/m |
| Distância de apoio de 4,5m | 1,72 kN/m |
| Distância de apoio de 5,0m | 1,5 kN/m |
| Distância de apoio de 6,0m | 1 kN/m |
| Distância de apoio de 7,0m | 0,7 kN/m |
| Distância de apoio de 8,0m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 21,0082 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 21,0082 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Ref.
WKSG 120 FT
6000
200
não
2
6098141
WKSG 130 FT
6000
300
não
2
6098145
WKSG 140 FT
6000
400
não
2
6098149
WKSG 150 FT
6000
500
não
2
6098153
WKSG 160 FT
6000
600
não
2
6098157
