Caminho de cabos em chapa para grandes vãos WKSG 160 A2
Tipo WKSG 162 A2
Ref. 6098571
EAN 4012195683582
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 6 m
6m
m
Descrição

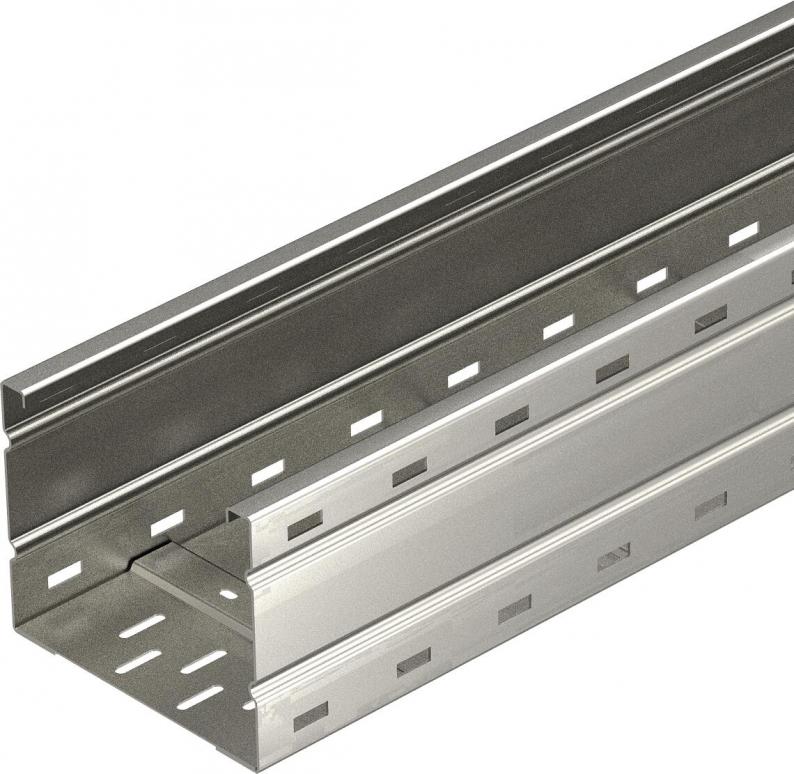

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
As uniões retas do tipo WRVL 160 devem ser encomendados separadamente.
Dados técnicos
Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 160 mm |
| Medida L | 6000 mm |
| Medida B | 200 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | sim |
| Secção transversal útil | 302 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 2 mm |
| Instalação no pavimento | sim |
| Secção transversal útil | 30200 mm² |
| Dimensão | 160 X 200 |
| Conformidade com ROHS | sim |
| Dimensão | 160x200x6000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Comprimento útil | 6000 mm |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série WKSG |
Cargas
| Distância de apoio de 3,0m | 2,9 kN/m |
|---|---|
| Distância de apoio de 3,5m | 2,59 kN/m |
| Distância de apoio de 4,0m | 2,3 kN/m |
| Distância de apoio de 4,5m | 2,04 kN/m |
| Distância de apoio de 5,0m | 1,8 kN/m |
| Distância de apoio de 6,0m | 1,4 kN/m |
| Distância de apoio de 7,0m | 1 kN/m |
| Distância de apoio de 8,0m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 43,3156 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 43,3156 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
