Caminho de cabos em chapa para grandes vãos WKSG 160 FS
Tipo WKSG 163 FS
Ref. 6098505
EAN 4012196812059
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 6 m
6m
m
Descrição

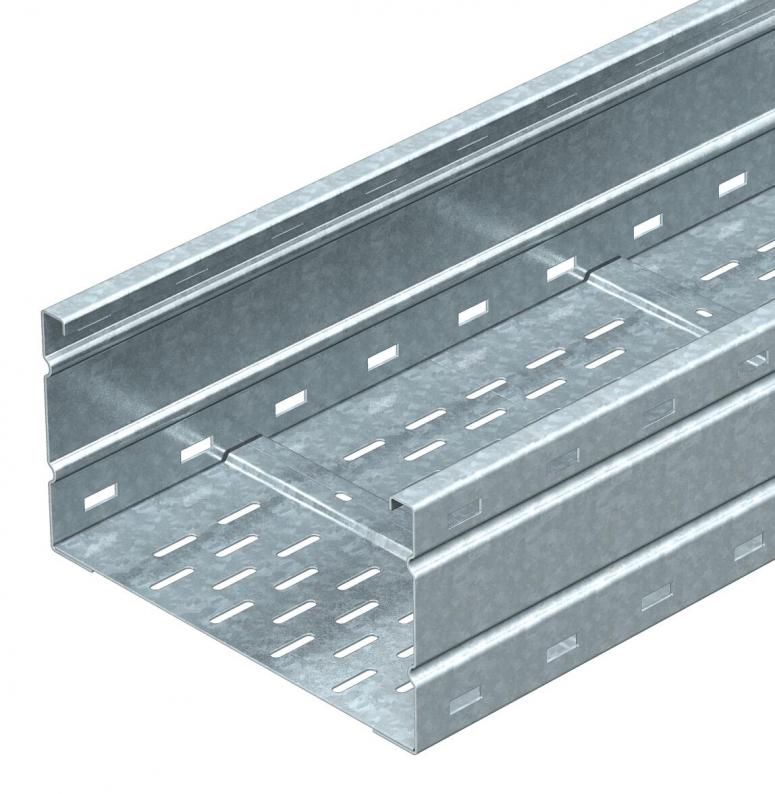

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
As uniões WRV 160 devem ser encomendadas separadamente.
Dados técnicos
Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 300 mm |
| Altura | 160 mm |
| Medida L | 6000 mm |
| Medida B | 300 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | sim |
| Secção transversal útil | 455 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 2 mm |
| Instalação no pavimento | sim |
| Secção transversal útil | 45500 mm² |
| Dimensão | 160 x 300 |
| Conformidade com ROHS | sim |
| Dimensão | 160x300x6000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Comprimento útil | 6000 mm |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série WKSG |
Cargas
| Distância de apoio de 3,0m | 2,9 kN/m |
|---|---|
| Distância de apoio de 3,5m | 2,59 kN/m |
| Distância de apoio de 4,0m | 2,3 kN/m |
| Distância de apoio de 4,5m | 2,04 kN/m |
| Distância de apoio de 5,0m | 1,8 kN/m |
| Distância de apoio de 6,0m | 1,4 kN/m |
| Distância de apoio de 7,0m | 1 kN/m |
| Distância de apoio de 8,0m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 23,0225 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 23,0225 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Ref.
WKSG 162 FS
6000
200
não
2
6098501
WKSG 163 FS
6000
300
não
2
6098505
WKSG 164 FS
6000
400
não
2
6098509
WKSG 165 FS
6000
500
não
2
6098513
WKSG 166 FS
6000
600
não
2
6098517
Largura
WKSG 162 FS
Ref.
6098501
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura das chapas
2
WKSG 163 FS
Ref.
6098505
Comprimento
6000
Largura
300
Funktionsgaranti
não
Espessura das chapas
2
WKSG 164 FS
Ref.
6098509
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura das chapas
2
WKSG 165 FS
Ref.
6098513
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura das chapas
2
WKSG 166 FS
Ref.
6098517
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura das chapas
2
