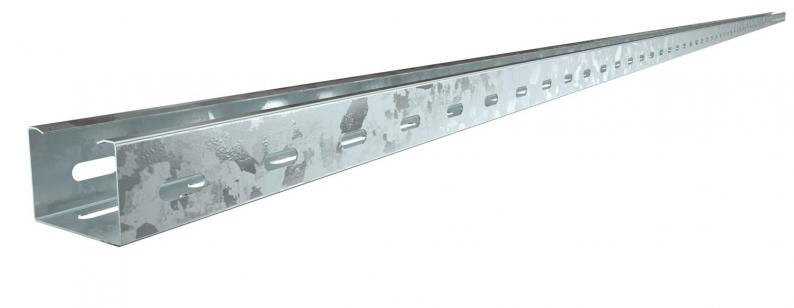

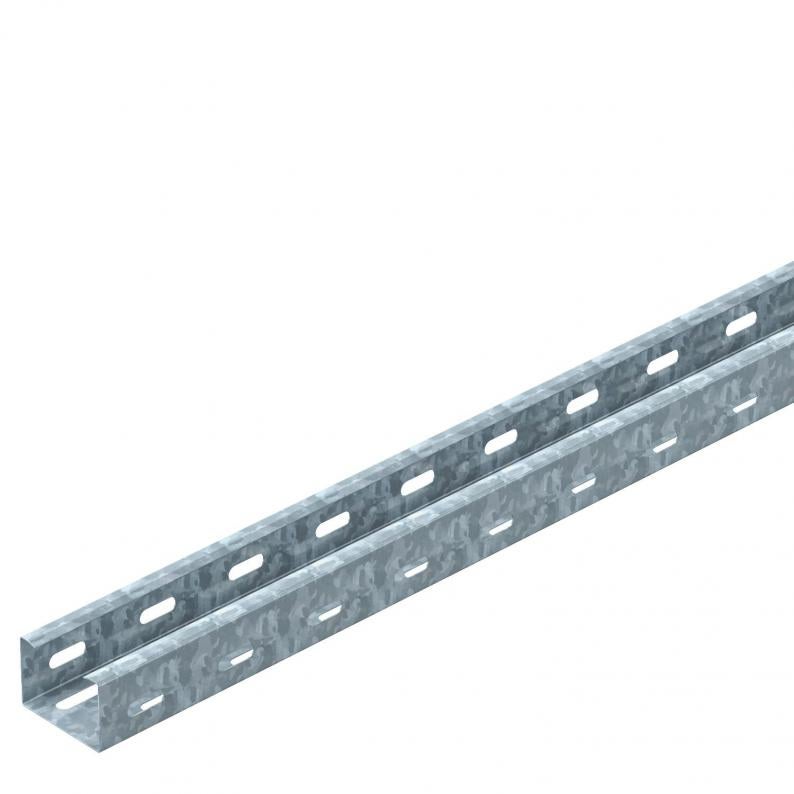

Caminho de cabos em chapa RKS 35 FT
Tipo RKS 305 FT
Ref. 6047412
EAN 4012196662142
Ref. / Tipo
6047412 / RKS 305 FT
Comprimento
3000 mm
Largura
50 mm
Funktionsgaranti
não
Espessura das chapas
0,75 mm
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
unid. de venda menor: 3 m
3m
m
Descrição
RKS 35 = caminhos de cabos com altura lateral de 35 mm.
Tampa adequada com ferrolho: tipo AZDMD 50.
Tampa adequada com ferrolho: tipo AZDMD 50.
Caminho de cabos em chapa com perfuração continua na base e na lateral, bem como perfuração no meio (Ø11 mm) da base para fixações adicionais.
Dados técnicos

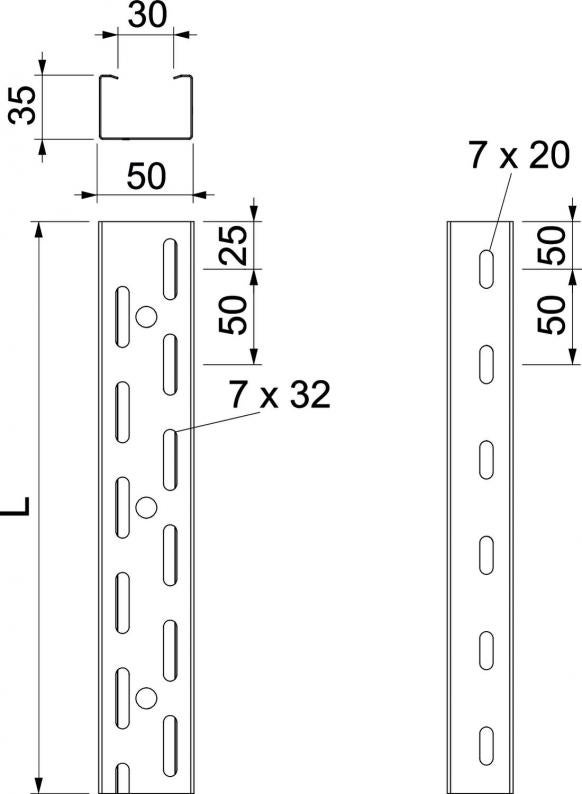

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 35 mm |
| Medida L | 3000 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 16 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,75 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 1600 mm² |
| Com tampa | não |
| Dimensão | 35x50 |
| Conformidade com ROHS | sim |
| Base perfurada | 7x32 |
| Dimensão | 35x50x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série RKS |
Cargas
| Distância de apoio de 1,0 m | 1,2 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,1 kN/m |
| Distância de apoio de 3,0m | 0,05 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,9353 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 1,9353 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
