Caminho de cabos em chapa RKS-Magic® 60 A4
Tipo RKSM 650 A4
Ref. 6047722
EAN 4012195706250
Ref. / Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição

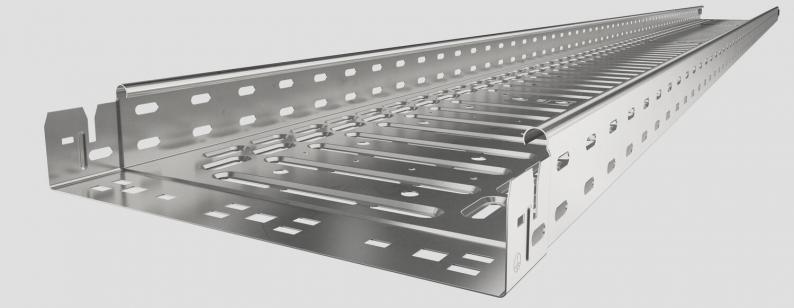

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 500 mm |
| Altura | 60 mm |
| Medida y | 450 mm |
| Medida B | 500 mm |
| Medida t | 300 mm |
| Medida x | 400 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,9 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 29800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Base perfurada | 1 |
| Dimensão | 60x500x3050 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série RKSM |
Cargas
| Distância de apoio de 1,0 m | 2,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,35 kN/m |
| Distância de apoio de 2,0m | 0,9 kN/m |
| Distância de apoio de 2,5m | 0,6 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 22,2325 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 22,2325 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068990
Conjunto de união rápida A4Tipo
KTSMV 650 A4
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (5)
Declarações (5)
Certificados (2)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
RKSM 610 A4
3050
100
60
sim
0,75
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047614
RKSM 615 A4
3050
150
60
sim
0,75
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047633
RKSM 620 A4
3050
200
60
sim
0,75
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047641
RKSM 630 A4
3050
300
60
sim
0,75
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047657
RKSM 640 A4
3050
400
60
não
0,9
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047692
RKSM 650 A4
3050
500
60
não
0,9
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047722
RKSM 660 A4
3050
600
60
não
0,9
brilhante, pós-tratamento
Aço inoxidável 1.4571
aço inoxidável
6047738
Largura
Funktionsgaranti
Espessura das chapas
RKSM 610 A4
Ref.
6047614
Comprimento
3050
Largura
100
Altura
60
Funktionsgaranti
sim
Espessura das chapas
0,75
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
RKSM 615 A4
Ref.
6047633
Comprimento
3050
Largura
150
Altura
60
Funktionsgaranti
sim
Espessura das chapas
0,75
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
RKSM 620 A4
Ref.
6047641
Comprimento
3050
Largura
200
Altura
60
Funktionsgaranti
sim
Espessura das chapas
0,75
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
RKSM 630 A4
Ref.
6047657
Comprimento
3050
Largura
300
Altura
60
Funktionsgaranti
sim
Espessura das chapas
0,75
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
RKSM 640 A4
Ref.
6047692
Comprimento
3050
Largura
400
Altura
60
Funktionsgaranti
não
Espessura das chapas
0,9
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
RKSM 650 A4
Ref.
6047722
Comprimento
3050
Largura
500
Altura
60
Funktionsgaranti
não
Espessura das chapas
0,9
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
RKSM 660 A4
Ref.
6047738
Comprimento
3050
Largura
600
Altura
60
Funktionsgaranti
não
Espessura das chapas
0,9
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
