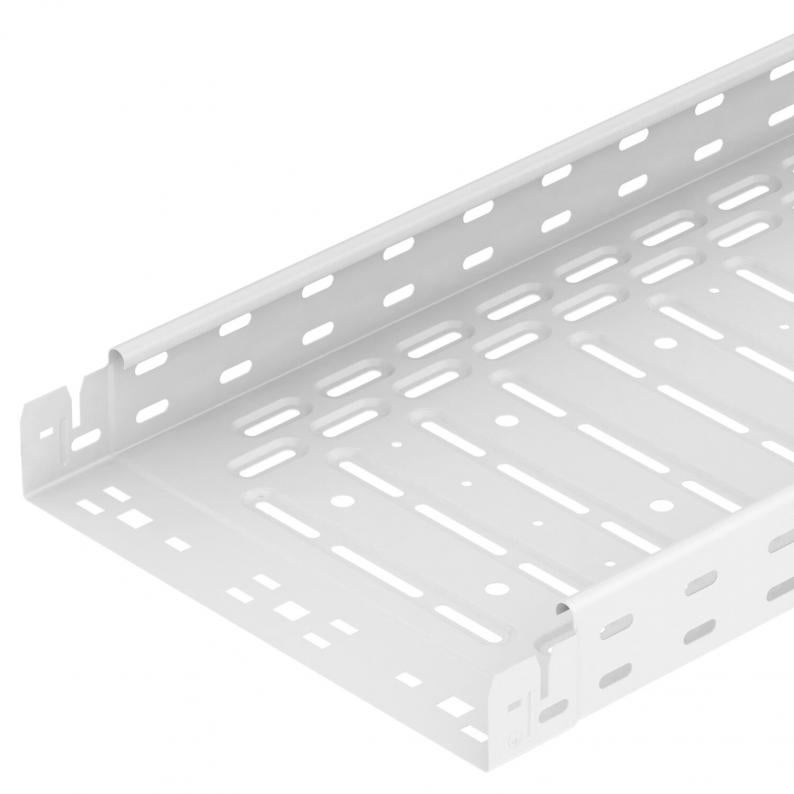

Caminho de cabos em chapa RKS-Magic® 60, branco puro
Tipo RKSM 650 FSK RW
Ref. 6048261
EAN 4012195391296
Ref. / Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
unid. de venda menor: 6 m
6m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. Perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais. Com orifício de 11 mm no chão para a suspensão direta do varão roscado. Comprimento útil de 3000 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A superfície dos caminhos de cabos em chapa é galvanizada em contínuo e as superfícies visíveis são revestidas a pó de cor branca (RAL 9010).
Acessórios na cor branco (RAL 9010) revestidos a pó e e outras cores mediante pedido.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 500 mm |
| Altura | 60 mm |
| Medida y | 450 mm |
| Medida B | 500 mm |
| Medida t | 300 mm |
| Medida x | 400 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,9 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 29800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Base perfurada | 1 |
| Dimensão | 60x500x3050 |
| Superfície | PES50 - Poliéster/Epóxido/Superfície de visualização revestida |
| Material | Aço |
| Cor | branco puro; RAL 9010 |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série RKSM |
Cargas
| Distância de apoio de 1,0 m | 2,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,35 kN/m |
| Distância de apoio de 2,0m | 0,9 kN/m |
| Distância de apoio de 2,5m | 0,6 kN/m |
| Classe de carga NEMA | 8AA |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,9483 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,9483 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Data de validade EPD | 10.07.2029 |
|---|---|
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
RKSM 610 FSK RW
3050
100
60
sim
0,75
PES50 - Poliéster/Epóxido/Superfície de visualização revestida
Aço
branco puro; RAL 9010
6048251
RKSM 620 FSK RW
3050
200
60
sim
0,75
PES50 - Poliéster/Epóxido/Superfície de visualização revestida
Aço
branco puro; RAL 9010
6048255
RKSM 630 FSK RW
3050
300
60
sim
0,75
PES50 - Poliéster/Epóxido/Superfície de visualização revestida
Aço
branco puro; RAL 9010
6048257
RKSM 640 FSK RW
3050
400
60
sim
0,9
PES50 - Poliéster/Epóxido/Superfície de visualização revestida
Aço
branco puro; RAL 9010
6048259
RKSM 650 FSK RW
3050
500
60
não
0,9
PES50 - Poliéster/Epóxido/Superfície de visualização revestida
Aço
branco puro; RAL 9010
6048261
RKSM 660 FSK RW
3050
600
60
não
0,9
PES50 - Poliéster/Epóxido/Superfície de visualização revestida
Aço
branco puro; RAL 9010
6048263
