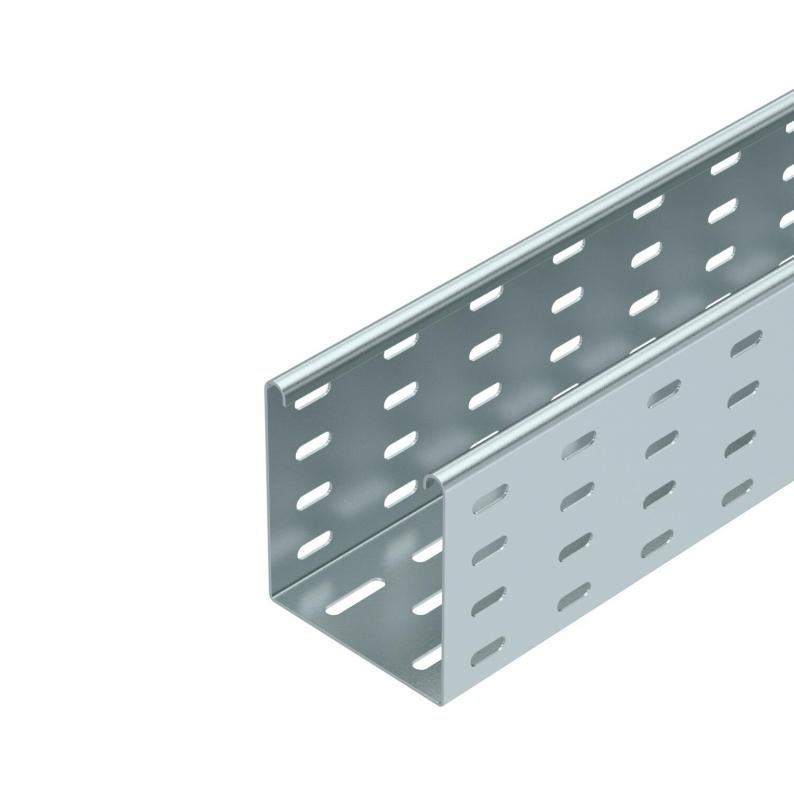

Caminho de cabos em chapa SKS 110 FS
Tipo SKS 110 FS
Ref. 6061109
EAN 4012196062171
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
SKS 110 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos

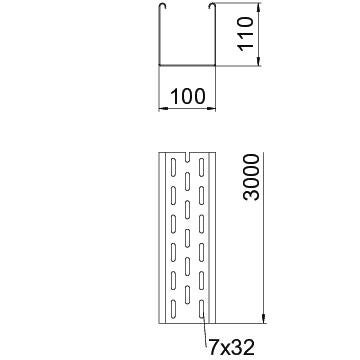

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 110 mm |
| Medida W | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 108 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 10800 mm² |
| Com tampa | não |
| Dimensão | 110 x 100 |
| Conformidade com ROHS | sim |
| Dimensão | 110x100x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série SKS |
Cargas
| Distância de apoio de 1,5m | 3 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,4 kN/m |
| Distância de apoio de 2,5m | 1,76 kN/m |
| Distância de apoio de 3,0m | 1,2 kN/m |
| Distância de apoio de 3,5m | 0,84 kN/m |
| Distância de apoio de 4,0m | 0,8 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,7093 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,7093 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6067131
União reta e curva 110 FSTipo
RLVL 110 FS
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
SKS 110 FS
3000
100
não
1,5
galvanizado pelo método Sendzimir
Aço
6061109
SKS 120 FS
3000
200
não
1,5
galvanizado pelo método Sendzimir
Aço
6061206

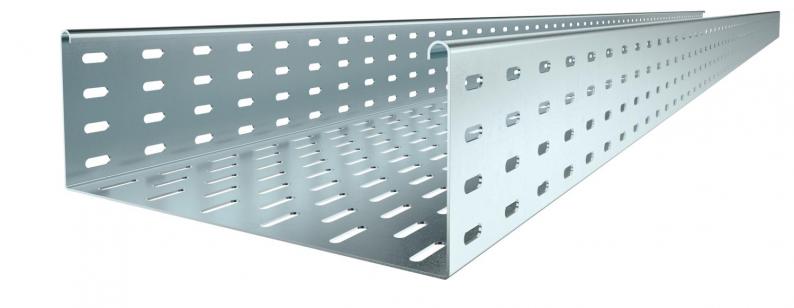

SKS 130 FS
3000
300
não
1,5
galvanizado pelo método Sendzimir
Aço
6061303
SKS 140 FS
3000
400
não
1,5
galvanizado pelo método Sendzimir
Aço
6061400
Largura
SKS 110 FS
Ref.
6061109
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 120 FS
Ref.
6061206
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 130 FS
Ref.
6061303
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 140 FS
Ref.
6061400
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
