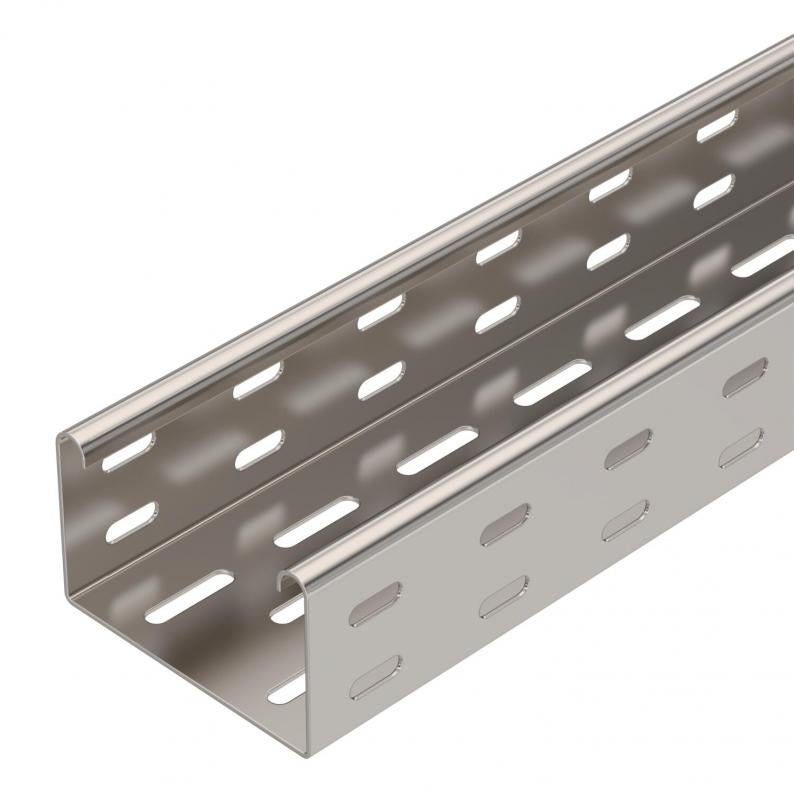

Caminho de cabos em chapa SKS 60 A4
Tipo SKS 610 A4
Ref. 6056750
EAN 4012196050048
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções. Para mais informações, ver Sistemas anti fogo BSS. O caminho de cabos em chapa é fixado na consola com parafusos do tipo FRS M6 X 12.
Dados técnicos

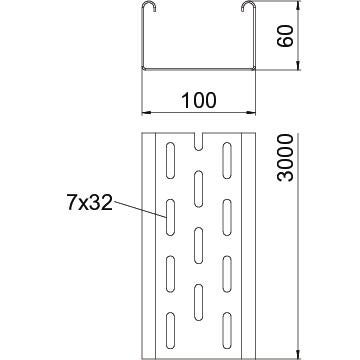

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 60 mm |
| Medida B | 100 mm |
| Medida W | 100 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 58 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x100x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série SKS |
Cargas
| Distância de apoio de 1,5m | 2,65 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,8 kN/m |
| Distância de apoio de 2,5m | 1,15 kN/m |
| Distância de apoio de 3,0m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 13,8216 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,8216 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
SKS 610 A4
3000
100
sim
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6056750
SKS 620 A4
3000
200
sim
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6056755

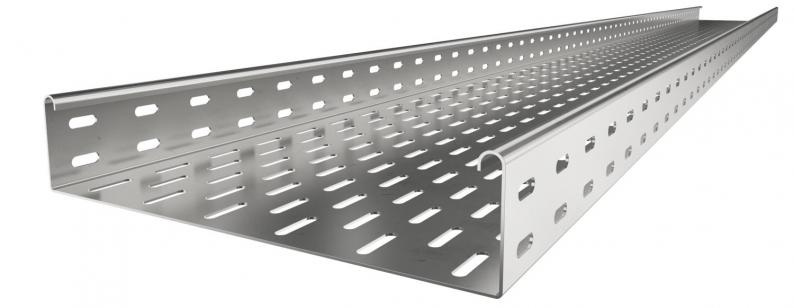

SKS 630 A4
3000
300
sim
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6056757
SKS 640 A4
3000
400
sim
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6056759
SKS 650 A4
3000
500
sim
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6056761
SKS 660 A4
3000
600
sim
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6056763
Largura
SKS 610 A4
Ref.
6056750
Comprimento
3000
Largura
100
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
SKS 620 A4
Ref.
6056755
Comprimento
3000
Largura
200
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
SKS 630 A4
Ref.
6056757
Comprimento
3000
Largura
300
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
SKS 640 A4
Ref.
6056759
Comprimento
3000
Largura
400
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
SKS 650 A4
Ref.
6056761
Comprimento
3000
Largura
500
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
SKS 660 A4
Ref.
6056763
Comprimento
3000
Largura
600
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
