Caminho de cabos em chapa SKS 60 FS
Tipo SKS 630 FS
Ref. 6056296
EAN 4012196060313
Ref. / Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição

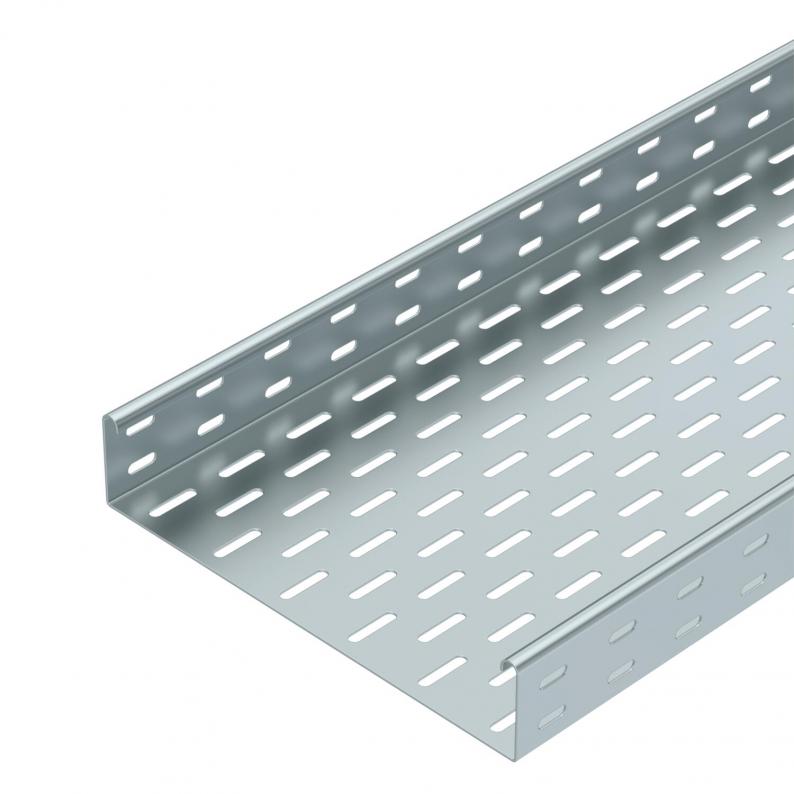

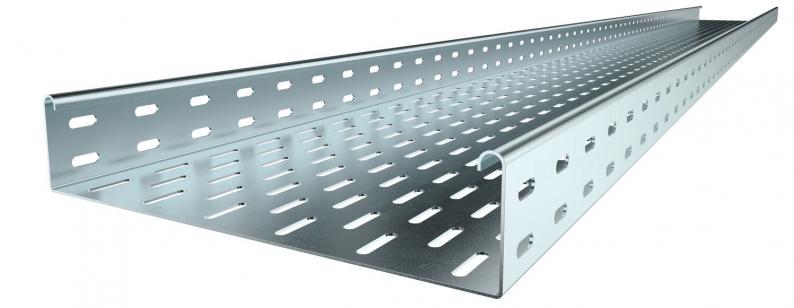

SKS 60 = Caminhos de cabos em chapa para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções (E30/E90) segundo DIN 4102-12. Para mais informações, ver Sistemas anti fogo BSS.
Dados técnicos

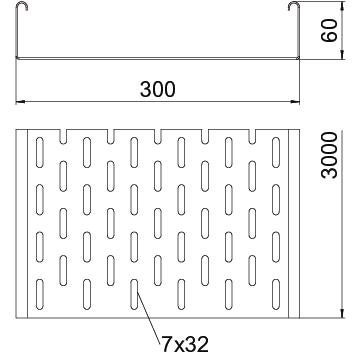

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 300 mm |
| Altura | 60 mm |
| Medida B | 300 mm |
| Medida W | 300 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 178 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 17800 mm² |
| Com tampa | não |
| Dimensão | 60 x 300 |
| Conformidade com ROHS | sim |
| Base perfurada | 7x32 |
| Dimensão | 60x300x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Proteção antifogo | Manutenção de funções estrutura de suporte normalizada |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série SKS |
Cargas
| Distância de apoio de 1,5m | 2,65 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,8 kN/m |
| Distância de apoio de 2,5m | 1,15 kN/m |
| Distância de apoio de 3,0m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,9452 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,9452 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (6)
Declarações (5)
Certificados (5)
Instruções e ajudas (4)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
SKS 610 FS
3000
100
sim
1,5
galvanizado pelo método Sendzimir
Aço
6056105
SKS 615 FS
3000
150
sim
1,5
galvanizado pelo método Sendzimir
Aço
6056156
SKS 620 FS
3000
200
sim
1,5
galvanizado pelo método Sendzimir
Aço
6056202
SKS 630 FS
3000
300
sim
1,5
galvanizado pelo método Sendzimir
Aço
6056296
SKS 640 FS
3000
400
não
1,5
galvanizado pelo método Sendzimir
Aço
6056407
SKS 650 FS
3000
500
não
1,5
galvanizado pelo método Sendzimir
Aço
6056504
SKS 660 FS
3000
600
não
1,5
galvanizado pelo método Sendzimir
Aço
6056601
Largura
Funktionsgaranti
SKS 610 FS
Ref.
6056105
Comprimento
3000
Largura
100
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 615 FS
Ref.
6056156
Comprimento
3000
Largura
150
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 620 FS
Ref.
6056202
Comprimento
3000
Largura
200
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 630 FS
Ref.
6056296
Comprimento
3000
Largura
300
Funktionsgaranti
sim
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 640 FS
Ref.
6056407
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 650 FS
Ref.
6056504
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKS 660 FS
Ref.
6056601
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
