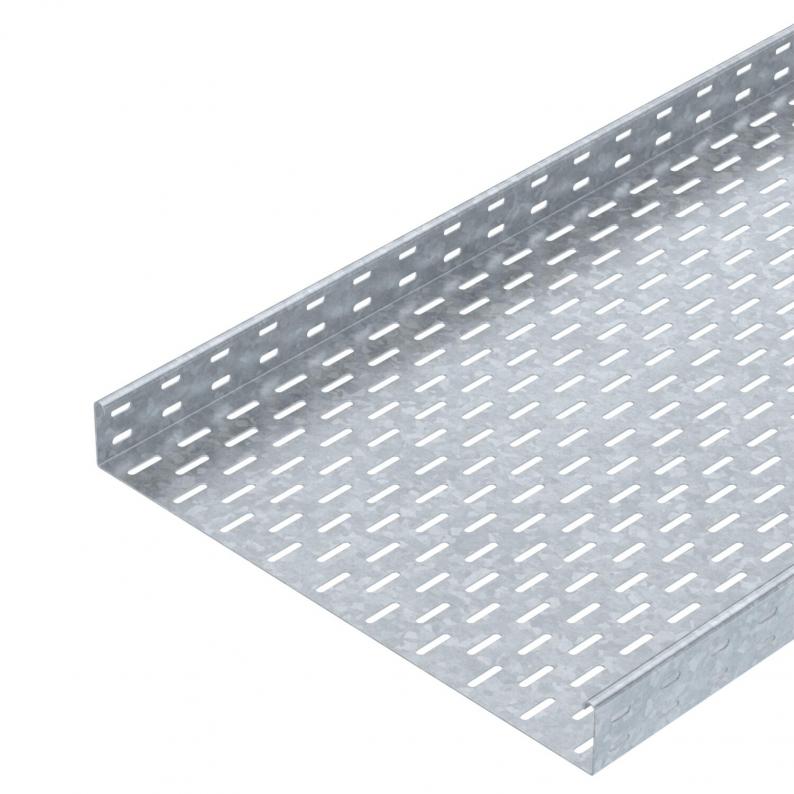

Caminho de cabos em chapa SKS 60 FT
Tipo SKS 650 FT
Ref. 6056717
EAN 4012196060610
Ref. / Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções (E30/E90) segundo DIN 4102-12. Para mais informações, ver Sistemas anti fogo BSS.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 500 mm |
| Altura | 60 mm |
| Medida B | 500 mm |
| Medida W | 500 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 29800 mm² |
| Com tampa | não |
| Dimensão | 60 x 500 |
| Conformidade com ROHS | sim |
| Dimensão | 60x500x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série SKS |
Cargas
| Distância de apoio de 1,5m | 2,65 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,8 kN/m |
| Distância de apoio de 2,5m | 1,15 kN/m |
| Distância de apoio de 3,0m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 16,3188 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 16,3188 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (4)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
SKS 610 FT
3000
100
sim
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056636
SKS 615 FT
3000
150
sim
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056644
SKS 620 FT
3000
200
sim
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056652
SKS 630 FT
3000
300
sim
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056679
SKS 640 FT
3000
400
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056695
SKS 650 FT
3000
500
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056717
SKS 660 FT
3000
600
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056733
SKS 605 FT
3000
50
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6056634
