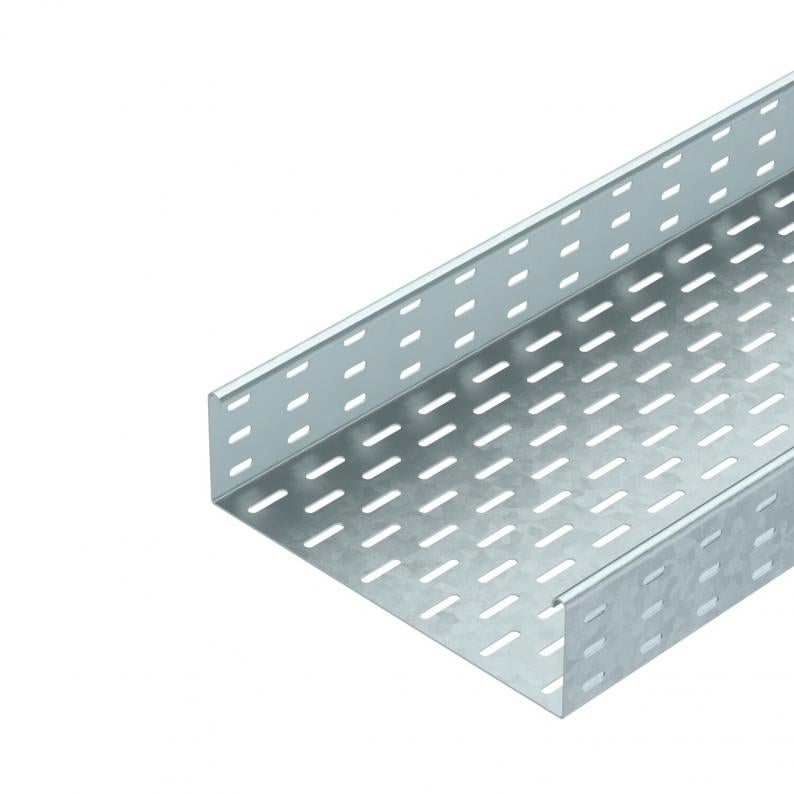

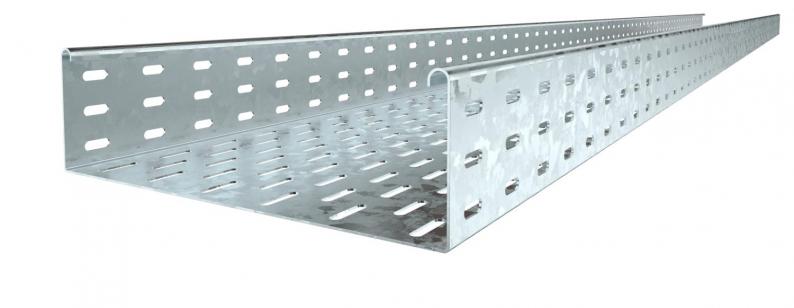

Caminho de cabos em chapa SKS 85 FT
Tipo SKS 830 FT
Ref. 6058663
EAN 4012196061570
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
SKS 85 = Sistema de caminhos de cabos em chapa para cargas pesadas, com uma altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos

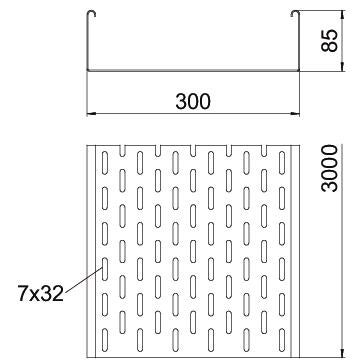

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 300 mm |
| Altura | 85 mm |
| Medida B | 300 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 253 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 25300 mm² |
| Com tampa | não |
| Dimensão | 85 x 300 |
| Conformidade com ROHS | sim |
| Dimensão | 85x300x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série SKS |
Cargas
| Distância de apoio de 1,5m | 2,8 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,5 kN/m |
| Distância de apoio de 3,0m | 0,75 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 12,5603 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 12,5603 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
SKS 810 FT
3000
100
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6058620
SKS 820 FT
3000
200
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6058647
SKS 830 FT
3000
300
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6058663
SKS 840 FT
3000
400
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6058698
SKS 850 FT
3000
500
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6058728
SKS 860 FT
3000
600
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
6058744
Largura
SKS 810 FT
Ref.
6058620
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 820 FT
Ref.
6058647
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 830 FT
Ref.
6058663
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 840 FT
Ref.
6058698
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 850 FT
Ref.
6058728
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 860 FT
Ref.
6058744
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
