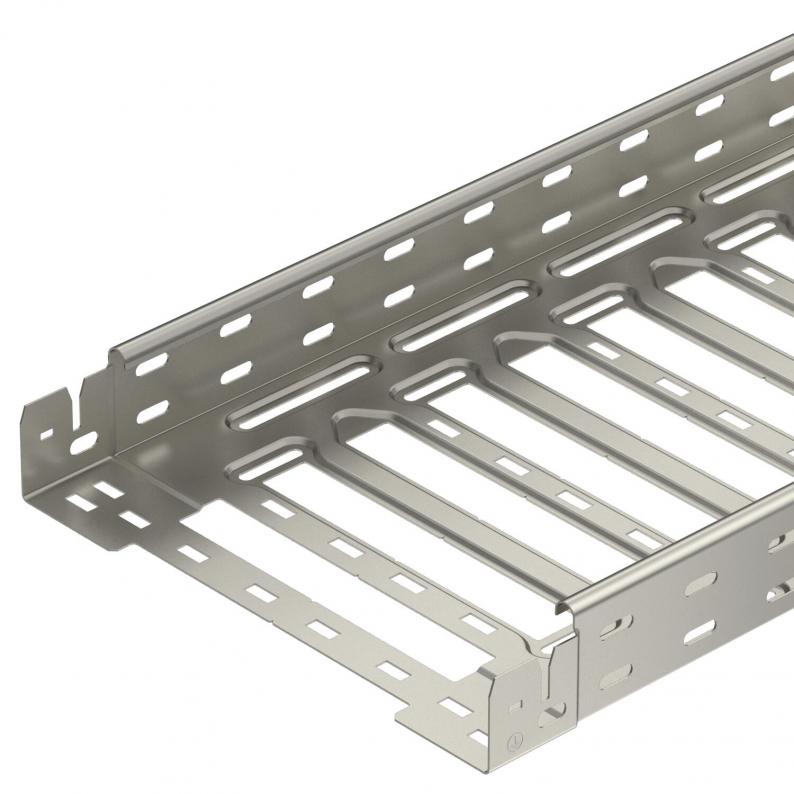

Caminho de cabos em chapa SKS-Magic® 60 A4

Caminho de cabos em chapa SKS-Magic® 60 A4

Tipo SKSM 620 A4
Ref. 6059511
EAN 4012195832867
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

A ligação equipotencial continua é garantida sem componentes adicionais.

  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento3050 mm
Largura200 mm
Altura60 mm
Medida y162 mm
Medida L80 mm
Medida B200 mm
Medida x96 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão conectorUnião integrada
Versão para grandes cargasnão
Secção transversal útil118 cm²
Aço inoxidável, decapadonão
Espessura das chapas1,5 mm
Instalação no pavimentosim
Representação de orifícios NATOnão
Secção transversal útil11800 mm²
Com tampanão
Conformidade com ROHSsim
Dimensão60x200x3050
Superfíciebrilhante, pós-tratamento
MaterialAço inoxidável 1.4571
Coraço inoxidável
Aplicação sistema de pulverizadoressim
Atenuação da blindagem magnética com tampa50 dB
Atenuação da blindagem magnética sem tampa20 dB
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Tipo de conector sistema de caminhos de cabosFixação por "click"
Série do produtoSérie SKSM

Cargas

Distância de apoio de 1,5m3 kN/m
Distância de apoio de 2,0m2,25 kN/m
Distância de apoio de 2,5m1,58 kN/m
Distância de apoio de 3,0m1 kN/m
Diagrama de cargas do caminho de cabos do tipo SKSM 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão19,8194 kg CO2e / 1 Metro
CO₂ Footprint (GWP)19,8194 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
KTSMV 620 A4

unid. de venda menor: 1 Unidade

Unidade

Ref. 6036654

Ângulo 90° 60 A4
Tipo
RB 90 620 A4

unid. de venda menor: 1 Unidade

Unidade

Tipo
RB W 620 A4

unid. de venda menor: 1 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (2)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)

Versões

Largura
SKSM 620 A4
Ref.
6059511
Comprimento
3050
Largura
200
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
SKSM 630 A4
Ref.
6059513
Comprimento
3050
Largura
300
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
SKSM 660 A4
Ref.
6059519
Comprimento
3050
Largura
600
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
Cor
aço inoxidável
